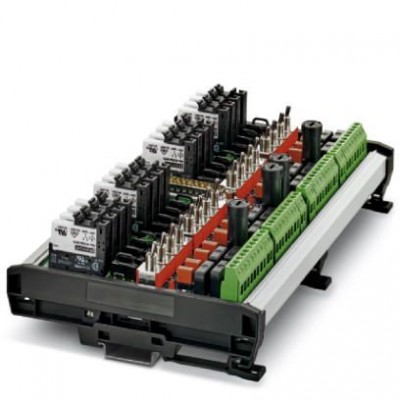

Активный модуль - UM-D37M/16RSC-24DC/DO/C3/R IM - 2906121
Описание
Модуль VARIOFACE с 16 каналами для использования с Honeywell® Experion C300-24 V-Digital-IOTA, правостороннее исполнение, 3 A, 120 В, интер-маршалингХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 15 мс |
| Время срабатывания, типовое | 5 мс |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | 7 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Выходные данные | |
| Обнаружение неисправностей (обрыв проводника / короткое замыкание) | нет |
| Интерфейсы | |
| Количество каналов | 16 |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Макс. ток продолжительной нагрузки | 3 A (Предохранитель ограничен) |
| Максимальное напряжение переключения | 120 В AC/DC |
| Материал контакта | AgSnO |
| Минимальное напряжение переключения | 12 В |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 72 Вт (24 В DC) 20 Вт (48 В DC) 18 Вт (60 В DC) 23 Вт (110 В DC) 360 ВА (120 В AC) |
| Общие сведения | |
| В комплекте с | есть |
| Долговечность механическая | 2x 107коммутационных циклов |
| Количество точек подключения | 32 |
| Режим работы | 100 % ED |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень управления |
| Поддерживаемые устройства управления | |
| Дополнительные платы ввода-вывода | TDOB01 (non-redundant) TDOB11 (redundant) TDOB51 (non-redundant) TDOB61 (redundant) |
| Дополнительные устройства управления | HONEYWELL Experion PKS C300/C-Series |
| Потенциалы Axioline | |
| Наименование защиты | Защитный диод |
| Размеры | |
| Высота | 142,3 мм |
| Глубина | 66,8 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 244 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Цифровые входы | |
| Защитная цепь / модуль | Защитный диод |
| Монтажные характеристики | |
| Тип подключения | Вилка D-SUB |
