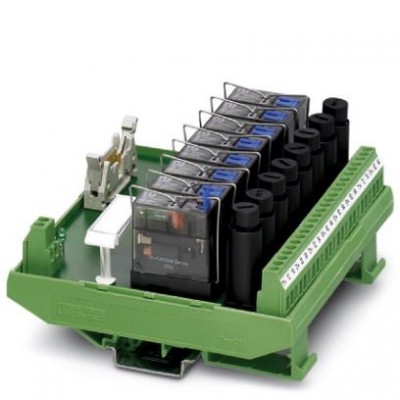

Активный модуль - UM- 8RM/KSR-G24/21/MS/SI/PLC - 2900893
Описание
Модуль вывода VARIOFACE, с 8 вставными мини-реле, с 1 перекл. контактом с ручным управлением и предохранителем в каждом, для цепей 24 В DC (реле входят в комплект поставки)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 6 мс |
| Время срабатывания, типовое | 9 мс |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Индикация рабочего напряжения | LED зел. |
| Типовой входной ток при UN | 18 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Индикатором состояния / канал | Желтый светодиод (встроен в реле) |
| Выходные данные | |
| Выходные предохранители | 4 A плавкий предохранитель 5 х 20 (инертного типа) |
| Интерфейсы | |
| Количество каналов | 8 |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Макс. ток продолжительной нагрузки | 3,9 A (Cоблюдайте кривые) |
| Максимальное напряжение переключения | 250 В AC/DC |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 12 В AC/DC |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 93 Вт (24 В DC) 62 Вт (48 В DC) 42 Вт (60 В DC) 55 Вт (110 В DC) 66 Вт (220 В DC) 975 ВА (500 В AC) |
| Общие сведения | |
| В комплекте с | есть |
| Долговечность механическая | 5x 106коммутационных циклов |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень управления |
| Поддерживаемые устройства управления | |
| Дополнительные платы ввода-вывода | QY82P |
| Дополнительные устройства управления | MITSUBISHI MELSEC Q |
| Потенциалы Axioline | |
| Наименование защиты | Безынерционный диод (встроен в реле) |
| Размеры | |
| Высота | 111 мм |
| Глубина | 64 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 260 В AC |
| Технические данные | |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 127 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Электрические данные | |
| Предохранитель | плавкий предохранитель 5 х 20 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK штыревой разъем |
