Активный модуль - UM-2KS50/32R/SI/J/ADV551/YCS - 2908400
Описание

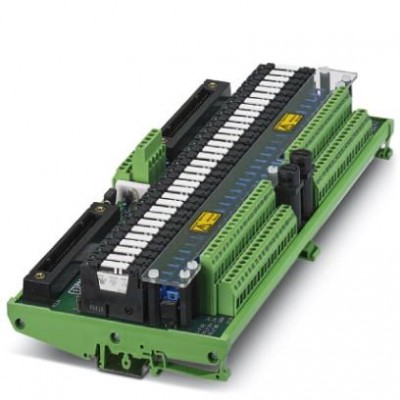

32-канальный релейный модуль вывода 230 В AC/DC с винтовым зажимом и резервным 50-полюсным системным разъемом, предохранитель и перемычка в каждой входной цепи, для Yokogawa ADV551 и ADV561Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| UNSPSC | |
| UNSPSC 13.2 | 39121432 |
| Активная часть | |
| Время возврата, типовое | 6 мс |
| Время срабатывания, типовое | 5 мс |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Типовой входной ток при UN | 7 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Индикатором состояния / канал | СИД зеленый |
| Контактная часть | |
| Исполнение контакта | 1 замыкающий контакт |
| Макс. ток продолжительной нагрузки | 2 A (при 23 °C, защищены предохранителем (2 AT)) 1,7 A (при 50 °C, защищены предохранителем (2 AT)) |
| Максимальное напряжение переключения | 250 В AC/DC |
| Материал контакта | AgSnO |
| Минимальное напряжение переключения | 5 В (100 мА) |
| Минимальный коммутационный ток | 1 мА (24 V) |
| Мощность отключения (активная нагрузка), максимальная | 48 Вт (24 В DC) 20 Вт (48 В DC) 18 Вт (60 В DC) 23 Вт (110 В DC) 40 Вт (220 В DC) 500 ВА (500 В AC) |
| Общие сведения | |
| Долговечность механическая | 2x 107коммутационных циклов |
| Количество точек подключения | 32 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень управления |
| Поддерживаемые устройства управления | |
| Дополнительные платы ввода-вывода | ADV551 ADV561 NFDV551 NFDV561 |
| Дополнительные устройства управления | YOKOGAWA CENTUM VP |
| Потенциалы Axioline | |
| Наименование защиты | Защитный диод |
| Размеры | |
| Высота | 128 мм |
| Глубина | 55 мм |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 260 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 272 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Защитная цепь / модуль | Защитный диод |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Совместимы с Yokogawa KS |
