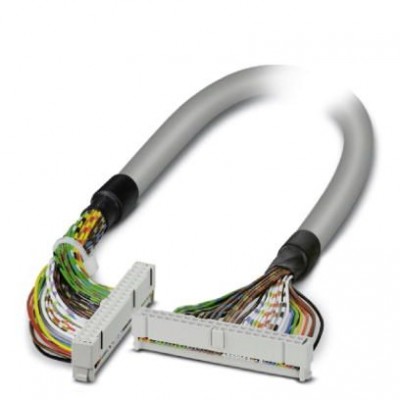

Кабель - FLK 40/EZ-DR/ 150/SLC - 2294636
Описание
Подготовленный круглый кабель; yправление: Allen-Bradley SLC 500 (OB 32, IB 32); Подключение 1: IDC/FLK коммутационная плата (1x 40-полюсн.); Подключение 2: IDC/FLK коммутационная плата (1x 40-полюсн.); длина кабеля: 1,5 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Общие сведения | |
| Кабель, подготовка | Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4 |
| Количество точек подключения | 1 |
| Конструкция кабеля: Количество гибких проводников | :7 |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A |
| Номинальное напряжение UN | < 50 В AC 60 В DC |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
| Экранировка | нет |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 500 В AC (50 Гц, 1 мин) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения 1 | |
| Подключаемые каналы | 32 |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | 1746 OB 32 1746 OV 32 1746 IB 32 1746 IV 32 |
| Рабочие условия | |
| Негорючесть | МЭК 60332-1 DIN VDE 0482 часть 332-1 |
| Размеры | |
| Длина кабеля | 1,5 м |
| Наружный диаметр | 10 мм |
| Технические данные | |
| Полюсов | 40 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | ALLEN-BRADLEY SLC 500 |
| Цветовой код | |
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | IDC/FLK40 (1) = IDC/FLK40 (1) = черный IDC/FLK40 (2) = IDC/FLK40 (2) = коричневый IDC/FLK40 (3) = IDC/FLK40 (3) = красный IDC/FLK40 (4) = IDC/FLK40 (4) = оранжевый IDC/FLK40 (5) = IDC/FLK40 (5) = желтый IDC/FLK40 (6) = IDC/FLK40 (6) = зеленый IDC/FLK40 (7) = IDC/FLK40 (7) = синий IDC/FLK40 (8) = IDC/FLK40 (8) = фиолетовый IDC/FLK40 (9) = IDC/FLK40 (9) = серый IDC/FLK40 (10) = IDC/FLK40 (10) = белый IDC/FLK40 (11) = IDC/FLK40 (11) = белый-черный IDC/FLK40 (12) = IDC/FLK40 (12) = белый-коричневый IDC/FLK40 (13) = IDC/FLK40 (13) = белый-красный IDC/FLK40 (14) = IDC/FLK40 (14) = белый-оранжевый IDC/FLK40 (15) = IDC/FLK40 (15) = белый-желтый IDC/FLK40 (16) = IDC/FLK40 (16) = белый-зеленый IDC/FLK40 (17) = IDC/FLK40 (17) = белый-синий IDC/FLK40 (18) = IDC/FLK40 (18) = белый-фиолетовый IDC/FLK40 (19) = IDC/FLK40 (19) = белый-серый IDC/FLK40 (20) = IDC/FLK40 (20) = коричневый-черный IDC/FLK40 (21) = IDC/FLK40 (21) = коричневый-красный IDC/FLK40 (22) = IDC/FLK40 (22) = коричневый-оранжевый IDC/FLK40 (23) = IDC/FLK40 (23) = коричневый-желтый IDC/FLK40 (24) = IDC/FLK40 (24) = коричневый-зеленый IDC/FLK40 (25) = IDC/FLK40 (25) = коричневый-синий IDC/FLK40 (26) = IDC/FLK40 (26) = коричневый-фиолетовый IDC/FLK40 (27) = IDC/FLK40 (27) = коричневый-серый IDC/FLK40 (28) = IDC/FLK40 (28) = коричневый-белый IDC/FLK40 (29) = IDC/FLK40 (29) = зеленый-черный IDC/FLK40 (30) = IDC/FLK40 (30) = зеленый-коричневый IDC/FLK40 (31) = IDC/FLK40 (31) = зеленый-красный IDC/FLK40 (32) = IDC/FLK40 (32) = зеленый-оранжевый IDC/FLK40 (33) = IDC/FLK40 (33) = зеленый-синий IDC/FLK40 (34) = IDC/FLK40 (34) = зеленый-фиолетовый IDC/FLK40 (35) = IDC/FLK40 (35) = зеленый-серый IDC/FLK40 (36) = IDC/FLK40 (36) = зеленый-белый IDC/FLK40 (37) = IDC/FLK40 (37) = желтый-черный IDC/FLK40 (38) = IDC/FLK40 (38) = желтый-коричневый IDC/FLK40 (39) = IDC/FLK40 (39) = желтый-красный IDC/FLK40 (40) = IDC/FLK40 (40) = желтый-оранжевый |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK коммутационная плата |
