Кабель - CABLE-FCN40/4X14/HF/2,0M/S7-IN - 2907275
Описание

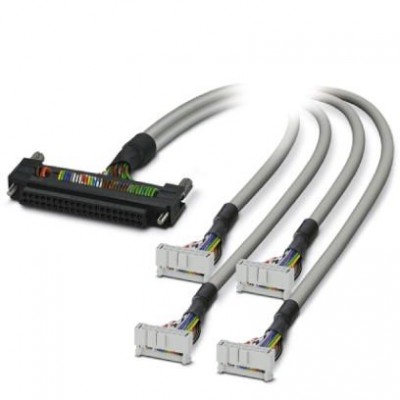

Подготовленный круглый кабель без галогенов; yправление: Siemens S7-300 (6ES7 321-1BP00-0AA0, режим втекающего тока); Подключение 1: Разъем Fujitsu (1x 40-полюсн.); Подключение 2: IDC/FLK коммутационная плата (4x 14-полюсн.); длина кабеля: 2 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Кабель | |
| Внешняя оболочка, материал | не содержащий галогенов (тип 2) |
| Внешняя оболочка, цвет | RAL7035 |
| Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
| Общие сведения | |
| Количество точек подключения | 4 |
| Конструкция кабеля: Количество гибких проводников | :7 |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A |
| Номинальное напряжение UN | < 50 В AC 60 В DC |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
| Экранировка | нет |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | 6ES7 321-1BP00-0AA0 |
| Рабочие условия | |
| Бензостойкость | против брызг |
| Негорючесть | МЭК 60332-1 DIN VDE 0482 часть 332-1 |
| Размеры | |
| Длина кабеля | 2 м |
| Наружный диаметр | 6,3 мм |
| Технические данные | |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
| Функция | |
| Управление | SIEMENS S7-300 / ET 200 M |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK коммутационная плата |
