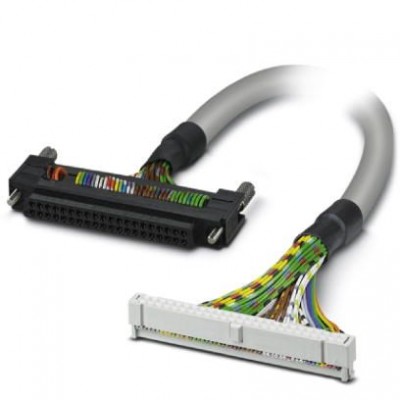

Кабель - CABLE-FCN40/1X50/ 0,5M/S7-OUT - 2321017
Описание
Подготовленный круглый кабель; yправление: Siemens S7-300 (6ES7 322-1BP00-0AA0 и 6ES7 322-1BP50-0AA0 (подключение к отрицательному полюсу)); Подключение 1: Разъем Fujitsu (1x 40-полюсн.); Подключение 2: IDC/FLK коммутационная плата (1x 50-полюсн.); длина кабеля: 0,5 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Кабель | |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | RAL7035 |
| Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
| Общие сведения | |
| Количество точек подключения | 1 |
| Конструкция кабеля: Количество гибких проводников | :7 |
| Макс. суммарный ток всех ответвлений | 2 A |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A |
| Номинальное напряжение UN | < 50 В AC 60 В DC |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
| Экранировка | нет |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | 6ES7 322-1BP50-0AA0 6ES7 322-1BP00-0AA0 |
| Рабочие условия | |
| Бензостойкость | против брызг |
| Негорючесть | МЭК 60332-1 DIN VDE 0482 часть 332-1 |
| Размеры | |
| Длина кабеля | 0,5 м |
| Наружный диаметр | 10 мм |
| Технические данные | |
| Полюсов | 50 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | SIEMENS S7-300 |
| Цветовой код | |
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | Fujitsu40 (A1) = IDC/FLK50 (3) = черный Fujitsu40 (A2) = IDC/FLK50 (4) = красный Fujitsu40 (A3) = IDC/FLK50 (5) = желтый Fujitsu40 (A4) = IDC/FLK50 (6) = синий Fujitsu40 (A5) = IDC/FLK50 (7) = серый Fujitsu40 (A6) = IDC/FLK50 (8) = белый-черный Fujitsu40 (A7) = IDC/FLK50 (9) = белый-красный Fujitsu40 (A8) = IDC/FLK50 (10) = белый-желтый Fujitsu40 (A9) = IDC/FLK50 (11) = белый-синий Fujitsu40 (A10) = IDC/FLK50 (1) = белый-серый Fujitsu40 (A11) = IDC/FLK50 (15) = коричневый-красный Fujitsu40 (A12) = IDC/FLK50 (16) = коричневый-желтый Fujitsu40 (A13) = IDC/FLK50 (17) = коричневый-синий Fujitsu40 (A14) = IDC/FLK50 (18) = коричневый-серый Fujitsu40 (A15) = IDC/FLK50 (19) = зеленый-черный Fujitsu40 (A16) = IDC/FLK50 (20) = зеленый-красный Fujitsu40 (A17) = IDC/FLK50 (21) = зеленый-синий Fujitsu40 (A18) = IDC/FLK50 (22) = зеленый-серый Fujitsu40 (A19) = IDC/FLK50 (23) = желтый-черный Fujitsu40 (A20) = IDC/FLK50 (13) = желтый-красный Fujitsu40 (B1) = IDC/FLK50 (27) = коричневый Fujitsu40 (B2) = IDC/FLK50 (28) = оранжевый Fujitsu40 (B3) = IDC/FLK50 (29) = зеленый Fujitsu40 (B4) = IDC/FLK50 (30) = фиолетовый Fujitsu40 (B5) = IDC/FLK50 (31) = белый Fujitsu40 (B6) = IDC/FLK50 (32) = белый-коричневый Fujitsu40 (B7) = IDC/FLK50 (33) = белый-оранжевый Fujitsu40 (B8) = IDC/FLK50 (34) = белый-зеленый Fujitsu40 (B9) = IDC/FLK50 (35) = белый-фиолетовый Fujitsu40 (B10) = IDC/FLK50 (25) = коричневый-черный Fujitsu40 (B11) = IDC/FLK50 (39) = коричневый-оранжевый Fujitsu40 (B12) = IDC/FLK50 (40) = коричневый-зеленый Fujitsu40 (B13) = IDC/FLK50 (41) = коричневый-фиолетовый Fujitsu40 (B14) = IDC/FLK50 (42) = коричневый-белый Fujitsu40 (B15) = IDC/FLK50 (43) = зеленый-коричневый Fujitsu40 (B16) = IDC/FLK50 (44) = зеленый-оранжевый Fujitsu40 (B17) = IDC/FLK50 (45) = зеленый-фиолетовый Fujitsu40 (B18) = IDC/FLK50 (46) = зеленый-белый Fujitsu40 (B19) = IDC/FLK50 (47) = желтый-коричневый Fujitsu40 (B20) = IDC/FLK50 (37) = желтый-оранжевый |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK коммутационная плата |
