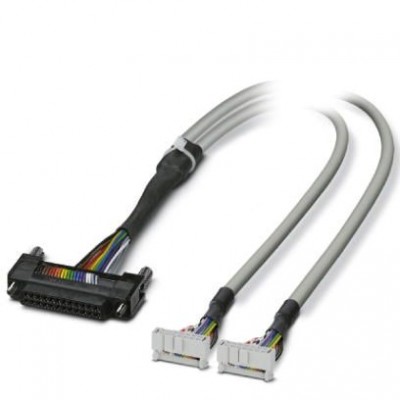

Кабель - CABLE-FCN24/2X14/100/OMR-IN - 2304241
Описание
Подготовленный круглый кабель; yправление: OMRON CS1, C200H (ID 215, MD 115, MD 215); Подключение 1: Разъем Fujitsu (1x 24-полюсн.); Подключение 2: IDC/FLK коммутационная плата (2x 14-полюсн.); длина кабеля: 1 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27249205 |
| eCl@ss 6.0 | 27249205 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| UNSPSC | |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| Общие сведения | |
| Количество точек подключения | 2 |
| Конструкция кабеля: Количество гибких проводников | :7 |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A |
| Номинальное напряжение UN | < 50 В AC 60 В DC |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
| Экранировка | нет |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень полевых устройств |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | ID215 MD115 MD215 |
| Рабочие условия | |
| Негорючесть | МЭК 60332-1 DIN VDE 0482 часть 332-1 |
| Размеры | |
| Длина кабеля | 1 м |
| Наружный диаметр | 6,3 мм |
| Технические данные | |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | OMRON CS1/C200H |
| Цветовой код | |
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | Fujitsu24 (A1) = IDC/FLK14-1 (1) = черный Fujitsu24 (A2) = IDC/FLK14-1 (2) = коричневый Fujitsu24 (A3) = IDC/FLK14-1 (3) = красный Fujitsu24 (A4) = IDC/FLK14-1 (4) = оранжевый Fujitsu24 (A5) = IDC/FLK14-1 (5) = желтый Fujitsu24 (A6) = IDC/FLK14-1 (6) = зеленый Fujitsu24 (A7) = IDC/FLK14-1 (7) = синий Fujitsu24 (A8) = IDC/FLK14-1 (8) = фиолетовый Fujitsu24 (A9) = IDC/FLK14-1 (9) = серый Fujitsu24 (B1) = IDC/FLK14-2 (1) = черный Fujitsu24 (B2) = IDC/FLK14-2 (2) = коричневый Fujitsu24 (B3) = IDC/FLK14-2 (3) = красный Fujitsu24 (B4) = IDC/FLK14-2 (4) = оранжевый Fujitsu24 (B5) = IDC/FLK14-2 (5) = желтый Fujitsu24 (B6) = IDC/FLK14-2 (6) = зеленый Fujitsu24 (B7) = IDC/FLK14-2 (7) = синий Fujitsu24 (B8) = IDC/FLK14-2 (8) = фиолетовый Fujitsu24 (B9) = IDC/FLK14-2 (9) = серый |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK коммутационная плата |
