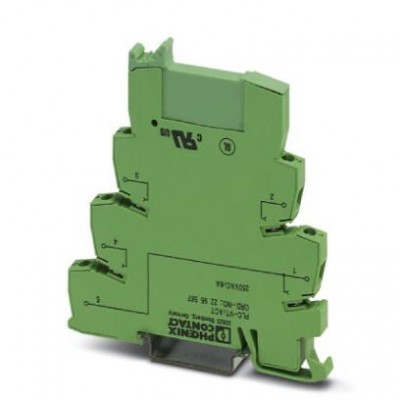

Проходные клеммы - PLC-VT/ACT - 2295567
Описание
Проходной клеммный блок VARIOFACE (3-проводная схема подключения), для устройств серии PLC-INTERFACE с исполнительными элементамиХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371692 |
| eCl@ss 5.1 | 27371692 |
| eCl@ss 6.0 | 27379208 |
| eCl@ss 7.0 | 27379208 |
| eCl@ss 8.0 | 27379208 |
| eCl@ss 9.0 | 27371692 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002586 |
| ETIM 5.0 | EC002586 |
| ETIM 6.0 | EC002586 |
| UNSPSC | |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121402 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Макс. допустимое рабочее напряжение | 250 В AC/DC |
| Макс. допустимый ток (на ответвление) | 6 A (для каждого проводника) 6 A (на одну клемму с гнездом для перемычки) |
| Монтажное положение | на выбор |
| Подключение согласно стандарту | МЭК / EN |
| Расчетное импульсное напряжение | 2,3 кВ (Функциональная изоляция) |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Питание |
| Размеры | |
| Высота | 80 мм |
| Глубина | 94 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 260 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
