Фронтальный адаптер - VIP-PA-4FLK14/ 12M/S7-FS - 2910151
Описание

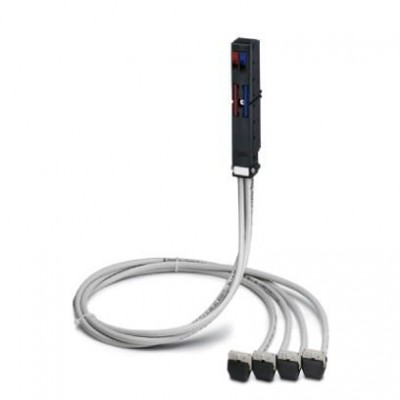

Фронтальный адаптер VIP-VARIOFACE, с подключенным системным кабелем для SMATIC S7-300/ET200, 4 разъема FLK с повернутым на 180° отводом, подключение 4х 8 каналов, длина кабеля: 12 мХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27249290 |
| eCl@ss 5.1 | 27249290 |
| eCl@ss 6.0 | 27249290 |
| eCl@ss 7.0 | 27249290 |
| eCl@ss 8.0 | 27249290 |
| eCl@ss 9.0 | 27242292 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| Кабель | |
| Кабель, не содержащий галоген | нет |
| Общие сведения | |
| Количество точек подключения | 4 |
| Конструкция кабеля: Количество гибких проводников | :7 |
| Макс. допустимое рабочее напряжение | 30 В DC |
| Макс. допустимый ток | 1 A (на цепь) |
| Монтажное положение | на выбор |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0,14 мм² |
| Сопротивление кабеля, макс. | 0,16 Ω/м |
| Экранировка | нет |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона управления |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | 6ES7 326-2BF10-0AB0 6ES7 326-2BF41-0AB0 6ES7 326-2BF01-0AB0 6ES7 326-1BK02-0AB0 6ES7 326-1RF00-0AB0 |
| Размеры | |
| Длина кабеля | 12 м |
| Наружный диаметр | 6,4 мм |
| Стандарты и предписания | |
| Изоляция | Функциональная изоляция |
| Расчетное напряжение изоляции | 50 В |
| Технические данные | |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | SIEMENS S7-300 / ET 200 M |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK коммутационная плата |
