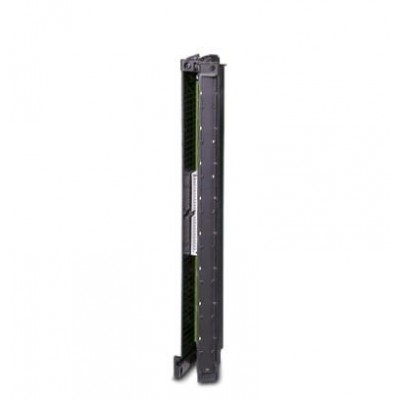

Фронтальный адаптер - FLKM 50-PA-S400 - 2294500
Описание
Фронтальный адаптер VARIOFACE для Siemens SIMATIC® S7 -400, подключение 1х 32 каналовХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27249290 |
| eCl@ss 5.1 | 27249290 |
| eCl@ss 6.0 | 27249290 |
| eCl@ss 7.0 | 27249290 |
| eCl@ss 8.0 | 27249290 |
| eCl@ss 9.0 | 27242292 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 32151601 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Механические характеристики | |
| Тип указания | Указания по эксплуатации |
| Общие сведения | |
| Количество точек подключения | 1 |
| Макс. допустимое значение суммарного тока | 2 A (на байт, при подаче питания через разъем) 8 A (питание от подсоединенного с помощью перемычек отдельного блока питания) |
| Макс. допустимое рабочее напряжение | < 50 В AC 60 В DC |
| Макс. допустимый ток | 1 A (на цепь) 8 A (на каждый зажим, питание от отдельного блока питания) |
| Монтажное положение | на выбор |
| Расчетное импульсное напряжение | 0,6 кВ (Функциональная изоляция) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения 1 | |
| Подключаемые каналы | 32 |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень управления |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | 6ES7 421-1BL01-0AA0 6ES7 422-1BL00-0AA0 6ES7 422-7BL00-0AB0 |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 63 В |
| Технические данные | |
| Полюсов | 50 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | SIEMENS S7-400 |
| Характеристики клемм | |
| Указание | Для плат ввода-вывода 6ES7 421-1BL01-0AA0, 6ES7 422-1BL00-0AA0 и 6ES7 422-7BL00-0AB0: Благодаря имеющимся проволочным перемычкам входные или выходные байты потенциально связаны. |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK штыревой разъем |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
