Фронтальный адаптер - FLKM 14-PA-AB/1756/EXTC - 2302861
Описание

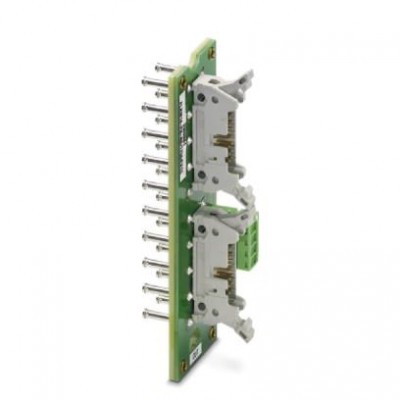

Фронтальный адаптер VARIOFACE для систем управления Control-Logix компании Allen Bradley и PlantScape компании Honeywell, подключение 2 х 8 каналов.Фронтальные адаптеры вставляются в высокие крышки 1756-TBE (не входят в комплект поставки).
Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27249290 |
| eCl@ss 5.1 | 27249290 |
| eCl@ss 6.0 | 27249290 |
| eCl@ss 7.0 | 27249290 |
| eCl@ss 8.0 | 27249290 |
| eCl@ss 9.0 | 27242292 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| UNSPSC | |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 32151601 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| Общие сведения | |
| Количество точек подключения | 2 |
| Макс. допустимое рабочее напряжение | < 50 В AC 60 В DC |
| Макс. допустимый ток | 1 A (на цепь) 8 A (на каждый зажим, питание от отдельного блока питания) |
| Монтажное положение | на выбор |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения 1 | |
| Подключаемые каналы | 16 |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Уровень управления |
| Поддерживаемые устройства управления | |
| - подходящие платы ввода-вывода | 1756-IA8D 1756-OB16E 1756-IF6I 1756-IR6I 1756-IT6I 1756-OF4 1756-OF6CI 1756-OF6VI 1756-OF8 1756-PLS 1756-IF6CIS 1756-OF8H |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 63 В |
| Технические данные | |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Функция | |
| Управление | ALLEN-BRADLEY ControlLogix |
| Характеристики клемм | |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| Монтажные характеристики | |
| Тип подключения | IDC/FLK штыревой разъем |
