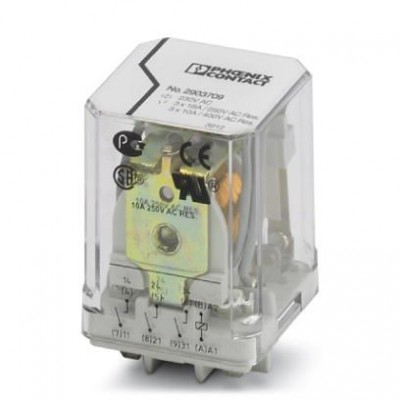

Одиночное реле - REL-PR3-230AC/3X1 - 2903709
Описание
Мощное вставное реле с силовыми контактами, 3 замыкающих контакта, напряжение на катушке: 230 В B ACХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время срабатывания, типовое | 5 мс ... 25 мс (Зависит от фаз) |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс (Зависит от фаз) |
| Мощность потерь при номинальных условиях | 2,76 Вт |
| Типовой входной ток при UN | 12 мА |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 230 В AC |
| Контактная часть | |
| 3-фазная нагрузка двигателя | 1500 Вт (при 400 В, AC3) |
| Исполнение контакта | 3 замыкающих контакта |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 1 A (при 24 В, DC13) 1 A (при 120 В, DC13) 1 A (при 220 В, DC13) 1,5 A (при 24 В, AC15) 1,5 A (при 120 В, AC15) 1,5 A (при 240 В, AC15) |
| Макс. ток продолжительной нагрузки | 16 A |
| Максимальное напряжение переключения | 440 В AC 250 В DC |
| Максимальный пусковой ток | 50 A (20 мс, замыкающий контакт) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 10 В (при 24 мА) |
| Минимальный коммутационный ток | 10 мА (при 24 В) |
| Мощность отключения (активная нагрузка), максимальная | 384 Вт (при 24 В DC) 720 Вт (При 48 В DC) 600 Вт (При 60 В DC) 660 Вт (При 110 В DC) 183 Вт (При 220 В DC) 4000 ВА (При 250 В AC) 4000 ВА (при 440 В AC) |
| Нагрузка двигателя согласно UL 508 | 1/3 HP, 120 В AC (однофазный двигатель AC) 1/2 HP, 240 В AC (однофазный двигатель AC) 1/2 HP, 240 В пер. тока (трехфазный электродвигатель) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 107коммутационных циклов |
| Испытательное напряжение между замыкающими контактами | 2,5 кВeff(50 Гц, 1 мин) |
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff(50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 2,5 кВeff(50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 36,1 мм |
| Глубина | 45,5 мм |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
| Ширина | 38,6 мм |
