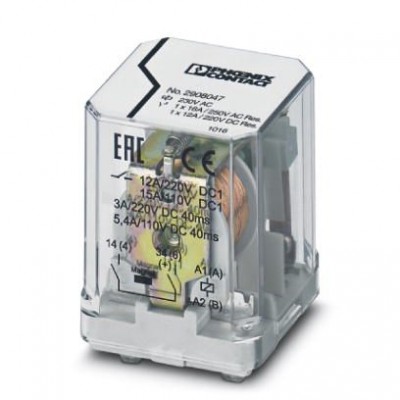

Одиночное реле - REL-PR1-230AC/1/MB - 2908047
Описание
Вставное реле с силовыми контактами, для коммутации высоких нагрузок пост. тока, 1 замыкающий контакт, дугогасительная катушка, напряжение на катушке: 230 В ACХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время срабатывания, типовое | 5 мс ... 25 мс (Зависит от фаз) |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Диапазон значений времени возврата, типовой | 5 мс ... 18 мс (Зависит от фаз) |
| Мощность потерь при номинальных условиях | 2,76 Вт |
| Типовой входной ток при UN | 12 мА |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 230 В AC |
| Контактная часть | |
| Исполнение контакта | 1 замыкающий контакт |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 1 A (при 220 В, DC13) 1,5 A (при 240 В, AC15) |
| Макс. ток продолжительной нагрузки | 16 A |
| Максимальное напряжение переключения | 440 В AC 250 В DC |
| Максимальный пусковой ток | 50 A (20 мс) 30 A (4 с) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 5 В (при 24 мА) |
| Минимальный коммутационный ток | 5 мА (при 24 В) |
| Мощность отключения (активная нагрузка), максимальная | 384 Вт (при 24 В DC) 768 Вт (При 48 В DC) 930 Вт (При 60 В DC) 1650 Вт (При 110 В DC) 2640 Вт (При 220 В DC) 4000 ВА (При 250 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВ |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 36,1 мм |
| Глубина | 45,5 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 120 мВт |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 38,6 мм |
