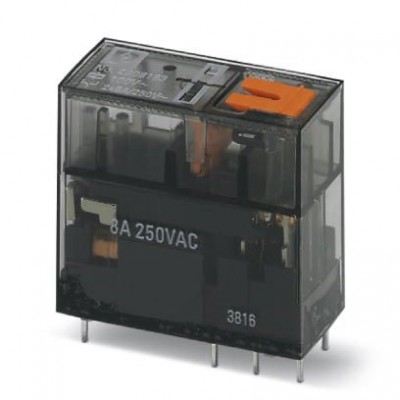

Одиночное реле - REL-MR-BL-100AC/21-21/MS - 2908183
Описание
Вставное миниатюрное реле, с силовым контактом, 2 перекл. контакта, кнопка тестирования, мех. индикатор коммутации, полярность: биполярное, входное напряжение 100 В перем. токаХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время срабатывания, типовое | 3 мс ... 12 мс (Зависит от фаз) |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,35 (см. диаграмму) |
| Диапазон значений времени возврата, типовой | 2 мс ... 8 мс (Зависит от фаз) |
| Мощность потерь при номинальных условиях | 0,8 Вт |
| Типовой входной ток при UN | 8 мА |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 100 В AC |
| Контактная часть | |
| Исполнение контакта | 2 переключающих контакта |
| Макс. ток продолжительной нагрузки | 8 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 16 A (20 мс) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 12 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Мощность отключения (активная нагрузка), максимальная | 192 Вт (при 24 В DC) 62 Вт (При 48 В DC) 42 Вт (При 60 В DC) 55 Вт (При 110 В DC) 66 Вт (При 220 В DC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | 5x 106коммутационных циклов |
| Индикатор состояния | LED желт. |
| Испытательное напряжение, обмотка реле / релейный контакт | 5 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 В AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 29 мм |
| Глубина | 25,5 мм |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 13 мм |
