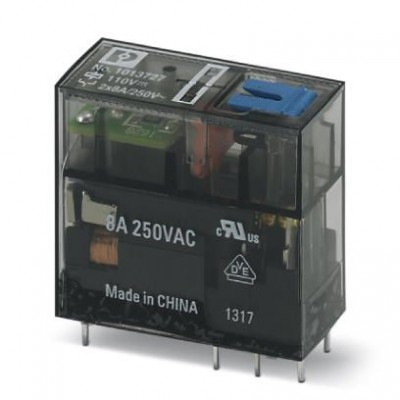

Одиночное реле - REL-MR-110DC/21-21AU/MS - 1013727
Описание
Вставное миниатюрное реле, с многослойным контактом и позолоченным покрытием, 2 перекл. контакта, кнопка тестирования, механический индикатор коммутац. положения, СИД состояния, безынерционный диод, полярность А1+, А2-, входное напряжение 110 В DCХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 6 мс |
| Время срабатывания, типовое | 9 мс |
| Типовой входной ток при UN | 3,6 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 110 В DC |
| Контактная часть | |
| Исполнение контакта | 2 переключающих контакта |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 1,5 A (при 240 В, AC15) |
| Макс. ток продолжительной нагрузки | 50 мА |
| Максимальное напряжение переключения | 30 В AC 36 В DC |
| Максимальный пусковой ток | 50 мА |
| Материал контакта | AgNi, с покрытием золотом |
| Минимальное напряжение переключения | 12 В (при 1 мА) |
| Минимальный коммутационный ток | 1 мА (при 12 В) |
| Мощность отключения (активная нагрузка), максимальная | 2000 ВА (При 250 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | 5x 106коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 5 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 29 мм |
| Глубина | 25 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 12,7 мм |
| Характеристики клемм | |
| Указание | следующие значение приведены для поврежденного золотого покрытия |
