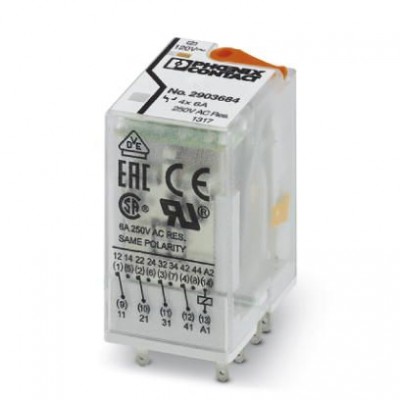

Одиночное реле - REL-IR4/L-120AC/4X21AU - 2903684
Описание
Вставное промышленное реле с силовыми контактами и дополнительным твердым позолоченным покрытием, 4 переключающих контакта, кнопка тестирования, светодиод состояния, механич. индикатор коммутац. положения, напряжение на катушке 120 В пер. токаХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время срабатывания, типовое | 5 мс ... 15 мс (Зависит от фаз) |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс (Зависит от фаз) |
| Мощность потерь при номинальных условиях | 1,56 Вт |
| Типовой входной ток при UN | 13 мА |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 120 В AC |
| Контактная часть | |
| Исполнение контакта | 4 переключающих контакта |
| Макс. ток продолжительной нагрузки | 50 мА |
| Максимальное напряжение переключения | 30 В AC 36 В DC |
| Максимальный пусковой ток | 50 мА |
| Материал контакта | AgNi, с покрытием золотом |
| Минимальное напряжение переключения | 2 В (при 24 мА) |
| Минимальный коммутационный ток | 2 мА (24 В DC) |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Индикатор состояния | LED желт. |
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff(50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2 кВeff(50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 27,5 мм |
| Глубина | 35,6 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 48 мВт |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
| Ширина | 21,2 мм |
| Характеристики клемм | |
| Указание | следующие значение приведены для поврежденного золотого покрытия |
