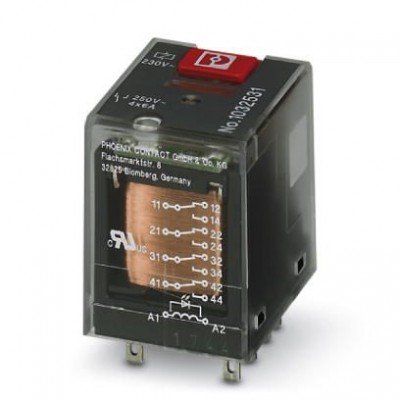

Одиночное реле - REL-IR-BL/L-230AC/4X21 - 1032531
Описание
Базовое вставное промышленное реле с силовыми контактами, 4 перекл. контакта, тестовая кнопка, светодиодный индикатор состояния, мех. индикатор коммутац. положения, входное напр.: 230 В ACХарактеристики
| eCl@ss | |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC001437 |
| Активная часть | |
| Время срабатывания, типовое | 5 мс ... 15 мс |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс |
| Мощность потерь при номинальных условиях | 1 ВА |
| Напряжение на катушке | 230 В AC |
| Типовой входной ток при UN | 4,4 мА (50 Гц) |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 230 В AC |
| Контактная часть | |
| Исполнение контакта | 4 переключающих контакта |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 4 A (24 В (DC13)) 2 A (250 В (AC15)) |
| Макс. ток продолжительной нагрузки | 6 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 12 A (20 мс, замыкающий контакт) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 12 В (10 мА) |
| Минимальный коммутационный ток | 10 мА (12 В) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В DC) 130 Вт (48 В DC) 90 Вт (60 В DC) 66 Вт (110 В DC) 88 Вт (220 В DC) 1500 ВА (500 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | 2x 107коммутационных циклов |
| Индикатор состояния | LED желт. |
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff(50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2 кВeff(50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Расчетное импульсное напряжение | 5 кВ |
| Режим работы | 100 % ED |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Релейные выходы | |
| Коммутационная способность минимальная | 120 мВт |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
