Релейный модуль - RIF-3-RPT-LV-120AC/3X21 - 2903293
Описание

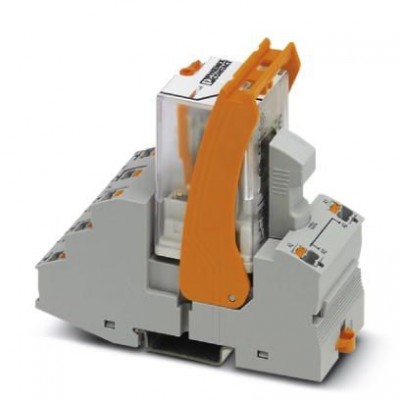

Предустановленный релейный модуль с разъемами рush-in, состоящий из: установочного блока (основания), реле с силовыми контактами, вставного индикатора / подавителя помех и фиксатора. Исполнение контактов: 3 переключающих контакта. Входное напряжение: 120 В B ACХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121516 |
| UNSPSC 12.01 | 39121516 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211917 |
| UNSPSC 7.0901 | 39121516 |
| Активная часть | |
| Время срабатывания, типовое | 5 мс ... 15 мс |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс |
| Индикация рабочего напряжения | LED желт. |
| Напряжение на катушке | 120 В AC |
| Типовой входной ток при UN | 23 мА |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 120 В AC |
| Контактная часть | |
| Исполнение контакта | 3 трансформатора |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 2 A (при 24 В, DC13) 0,22 A (при 120 В, DC13) 0,11 A (при 250 В, DC13) 3 A (при 24 В, AC15) 3 A (при 120 В, AC15) 1,5 A (при 240 В, AC15) |
| Макс. ток продолжительной нагрузки | 6 A (см. диаграмму) |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 30 A (20 мс, замыкающий контакт) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 10 В (при 24 мА) |
| Минимальный коммутационный ток | 10 мА (при 24 В) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) 124 Вт (При 48 В DC) 108 Вт (При 60 В DC) 52 Вт (При 110 В DC) 48 Вт (При 220 В DC) 1500 ВА (При 250 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff(50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 2 кВeff(50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Варистор |
| Размеры | |
| Высота | 103 мм |
| Глубина | 90 мм |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 50 °C |
| Ширина | 40 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) 0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 (жесткий) 26 ... 16 (гибкий) |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
