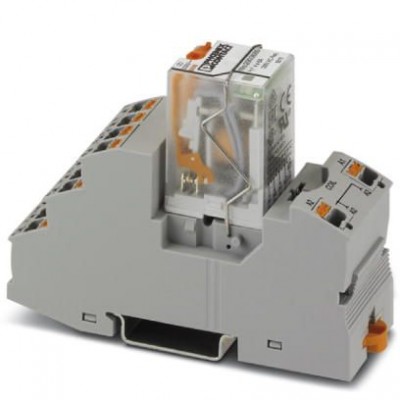

Релейный модуль - RIF-2-RPT-MH-L-230AC/4X21AU - 1021766
Описание
Предустановленный релейный модуль с разъемами рush-in, состоящий из базового модуля, реле с силовыми контактами с дополнительным твердым позолоченным покрытием и металлическим держателем. Исполнение контактов: 4 переключающих контакта. Входное напряжение: 230 В ACХарактеристики
| eCl@ss | |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC001437 |
| Активная часть | |
| Время срабатывания, типовое | 5 мс ... 15 мс |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс |
| Индикация рабочего напряжения | LED желт. |
| Напряжение на катушке | 230 В AC |
| Типовой входной ток при UN | 6,5 мА |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 230 В AC |
| Контактная часть | |
| Исполнение контакта | 4 переключающих контакта |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 2 A (24 В, DC13) 1 A (230 В, AC15) |
| Макс. ток продолжительной нагрузки | 50 мА |
| Максимальное напряжение переключения | 30 В AC 36 В DC |
| Максимальный пусковой ток | 50 мА |
| Материал контакта | AgNi, с покрытием золотом |
| Минимальное напряжение переключения | 2 В (при 24 мА) |
| Минимальный коммутационный ток | 2 мА (24 В DC) |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (24 В DC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff(50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2 кВeff(50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Расчетное импульсное напряжение | 2,5 кВ |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Степень защиты | IP20 (Установочный блок реле) RT I (Реле) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Размеры | |
| Высота | 96 мм |
| Глубина | 70 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 48 мВт |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 50 °C |
| Ширина | 31 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) 0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 (жесткий) 26 ... 16 (гибкий) |
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
