Релейный модуль - RIF-1-RPT-MH-230AC/1X21 - 1021593
Описание

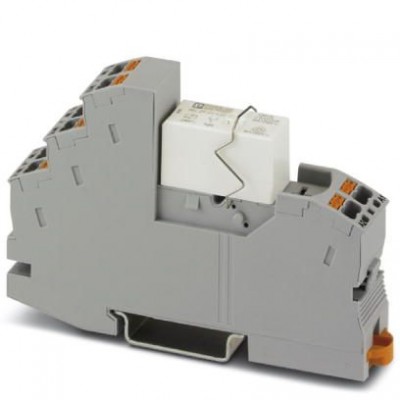

Предустановленный релейный модуль с разъемами рush-in, состоящий из базового модуля, реле с силовыми контактами и металлического держателя. Исполнение контактов: 1 переключающий. Входное напряжение: 230 В ACХарактеристики
| eCl@ss | |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC001437 |
| Активная часть | |
| Время срабатывания, типовое | 3 мс ... 12 мс |
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Диапазон значений времени возврата, типовой | 3 мс ... 20 мс |
| Напряжение на катушке | 230 В AC |
| Типовой входной ток при UN | 3 мА |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 230 В AC |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 2 A (24 В, DC13) 6 A (230 В, AC15) |
| Макс. ток продолжительной нагрузки | см. диаграмму |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 25 A (20 мс, замыкающий контакт) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 12 В (10 мА) |
| Минимальный коммутационный ток | 10 мА (12 В) |
| Мощность отключения (активная нагрузка), максимальная | 264 Вт (24 В DC) 58 Вт (48 В DC) 48 Вт (60 В DC) 50 Вт (При 110 В DC) 80 Вт (220 В DC) 2750 ВА (500 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff(50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Расчетное импульсное напряжение | 6 кВ |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Степень защиты | IP20 (Установочный блок реле) RT III (Реле) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Размеры | |
| Высота | 96 мм |
| Глубина | 60 мм |
| Стандарты и предписания | |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 50 °C |
| Ширина | 16 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) 0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 (жесткий) 26 ... 16 (гибкий) |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
