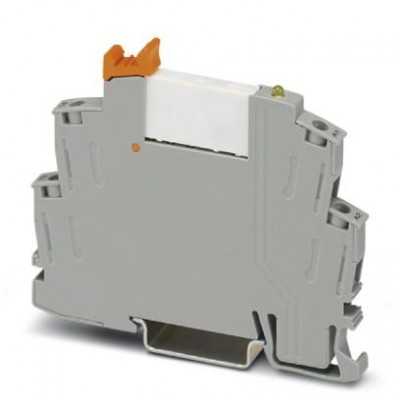

Релейный модуль - RIF-0-RSC-24DC/ 1 - 2903366

Name: Релейный модуль - RIF-0-RSC-24DC/ 1 - 2903366
Brand: Phoenix Contact
SKU: 2903366
Price: 4554 RUB
Availability: InStock

Описание

Смонтированный релейный модуль с винтовым зажимом: цоколь реле с выбрасывателем и реле с силовыми контактами. Исполнение контактов: 1 замыкающий. Входное напряжение: 24 В пост. тока

Характеристики

eCl@ss
eCl@ss 5.0	27371601
eCl@ss 5.1	27371601
eCl@ss 6.0	27371601
eCl@ss 7.0	27371601
eCl@ss 8.0	27371601
eCl@ss 9.0	27371601
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC001437
ETIM 3.0	EC001437
ETIM 4.0	EC001437
ETIM 5.0	EC001437
ETIM 6.0	EC001437
UNSPSC
UNSPSC 11	39121516
UNSPSC 12.01	39121516
UNSPSC 13.2	39122334
UNSPSC 6.01	30211917
UNSPSC 7.0901	39121516
Активная часть
Время возврата, типовое	8 мс
Время срабатывания, типовое	5 мс
Диапазон входных напряжений относительно UN	см. диаграмму
Индикация рабочего напряжения	LED желт.
Мощность потерь при номинальных условиях	0,22 Вт
Напряжение на катушке	24 В DC
Типовой входной ток при UN	9 мА
Входные данные
Входное номинальное напряжение UN	24 В DC
Контактная часть
Исполнение контакта	1 замыкающий контакт
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947	1 A (24 В (DC13)) 0,2 A (при 110 В, DC13) 0,1 A (при 220 В, DC13) 3 A (при 24 В, AC15) 3 A (при 120 В, AC15) 3 A (при 230 В, AC15)
Макс. ток продолжительной нагрузки	6 A
Максимальное напряжение переключения	250 В AC/DC
Максимальный пусковой ток	10 A (4 с)
Материал контакта	AgSnO
Минимальное напряжение переключения	5 В (при100 мA)
Минимальный коммутационный ток	10 мА (при 12 В)
Мощность отключения (активная нагрузка), максимальная	140 Вт (при 24 В DC) 20 Вт (При 48 В DC) 18 Вт (При 60 В DC) 23 Вт (При 110 В DC) 40 Вт (При 220 В DC) 1500 ВА (При 250 В AC)
Тип коммутационного контакта	Одинарный контакт
Общие сведения
Долговечность механическая	прибл. 2x 10⁷коммутационных циклов
Испытательное напряжение, обмотка реле / релейный контакт	4 кВ_eff(50 Гц, 1 мин)
Монтажное положение	на выбор
Режим работы	100 % ED
Указания по монтажу	устанавливаются в ряд без промежутков
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Параметры подключения на стороне входа
Наименование, подключение	Активная часть
Сечение гибких проводников (2 проводника одинакового сечения)	0,5 мм² ... 1,5 мм² 0,5 мм² ... 1 мм² (Кабельный наконечник TWIN с пластмассовой втулкой)
Сечение жестких проводников (2 проводника одинакового сечения)	0,5 мм² ... 1,5 мм²
Питание
Защитная схема	Защитный диод
Размеры
Высота	84 мм
Глубина	68 мм
Стандарты и предписания
Изоляция	безопасное разделение
Расчетное напряжение изоляции	250 В AC
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	7 мм
Момент затяжки	0,5 Нм ... 0,6 Нм
Сечение гибкого провода	0,5 мм² ... 2,5 мм² 0,5 мм² ... 2,5 мм² (Кабельный наконечник без изолирующего хомута) 0,5 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом)
Сечение жесткого провода	0,5 мм² ... 4 мм²
Сечение проводника AWG	20 ... 12 (жесткий) 20 ... 14 (гибкий)
Монтажные характеристики
Тип подключения	Винтовые зажимы
