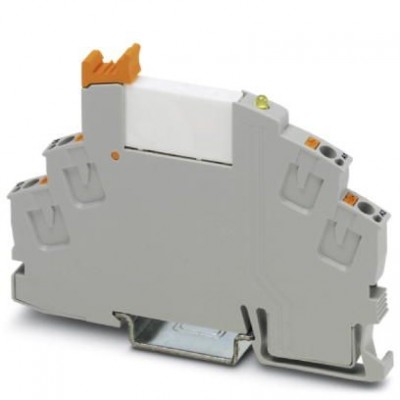

Релейный модуль - RIF-0-RPT-24DC/ 1AU - 2903359

Name: Релейный модуль - RIF-0-RPT-24DC/ 1AU - 2903359
Brand: Phoenix Contact
SKU: 2903359
Price: 6038 RUB
Availability: InStock

Описание

Предустановленный релейный модуль с разъемами рush-in, состоящий из: установочного блока (основания) с выталкивателем и реле с многослойными контактами. Исполнение контакта: 1 замыкающий контакт. Входное напряжение: 24 В DC

Характеристики

eCl@ss
eCl@ss 5.0	27371601
eCl@ss 5.1	27371601
eCl@ss 6.0	27371601
eCl@ss 7.0	27371601
eCl@ss 8.0	27371601
eCl@ss 9.0	27371601
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC001437
ETIM 3.0	EC001437
ETIM 4.0	EC001437
ETIM 5.0	EC001437
ETIM 6.0	EC001437
UNSPSC
UNSPSC 11	39121516
UNSPSC 12.01	39121516
UNSPSC 13.2	39122334
UNSPSC 6.01	30211917
UNSPSC 7.0901	39121516
Активная часть
Время возврата, типовое	8 мс
Время срабатывания, типовое	5 мс
Диапазон входных напряжений относительно UN	см. диаграмму
Индикация рабочего напряжения	LED желт.
Мощность потерь при номинальных условиях	0,22 Вт
Напряжение на катушке	24 В DC
Типовой входной ток при UN	9 мА
Входные данные
Входное номинальное напряжение UN	24 В DC
Контактная часть
Исполнение контакта	1 замыкающий контакт
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947	1 A (24 В (DC13)) 3 A (230 В (AC 15))
Макс. ток продолжительной нагрузки	50 мА
Максимальное напряжение переключения	30 В AC 36 В DC
Максимальный пусковой ток	50 мА
Материал контакта	AgSnO, с покрытием золотом
Минимальное напряжение переключения	100 мВ (при 10 мА)
Минимальный коммутационный ток	1 мА (при 12 В)
Мощность отключения (активная нагрузка), максимальная	1,2 Вт (при 24 В DC)
Тип коммутационного контакта	Одинарный контакт
Общие сведения
Долговечность механическая	прибл. 2x 10⁷коммутационных циклов
Испытательное напряжение, обмотка реле / релейный контакт	4 кВ_eff(50 Гц, 1 мин)
Монтажное положение	на выбор
Режим работы	100 % ED
Указания по монтажу	устанавливаются в ряд без промежутков
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Параметры подключения на стороне входа
Наименование, подключение	Сторона входа
Питание
Защитная схема	Защитный диод
Размеры
Высота	93 мм
Глубина	66 мм
Стандарты и предписания
Изоляция	безопасное разделение
Расчетное напряжение изоляции	250 В AC
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	8 мм
Сечение гибкого провода	0,14 мм² ... 1,5 мм² 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом)
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	24 ... 16
Указание	следующие значение приведены для поврежденного золотого покрытия
Монтажные характеристики
Тип подключения	Зажимы Push-in
