Модуль полупроводникового реле - RIF-0-OSC-24DC/48DC/100 - 2905658
Описание

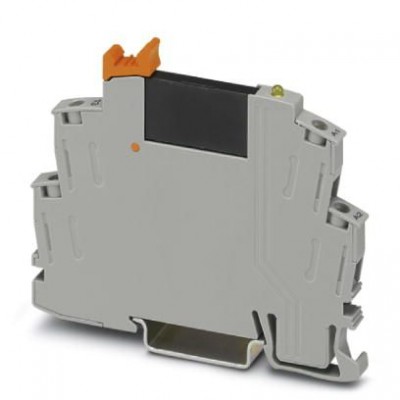

Смонтированный полупроводниковый релейный модуль с винтовым зажимом: цоколь реле с выбрасывателем и вставным миниатюрным полупроводниковым реле. Входное напряжение: 24 В пост. тока. Выход: 3-48 В пост. тока / 100 мАХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371001 |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371604 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| UNSPSC | |
| UNSPSC 13.2 | 39122326 |
| Активная часть | |
| Мощность потерь при номинальных условиях | 0,2 Вт |
| Общие сведения | |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 1,5 мм² 0,5 мм² ... 1 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 1,5 мм² |
| Размеры | |
| Высота | 84 мм |
| Глубина | 68 мм |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 260 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² 0,5 мм² ... 2,5 мм² (Кабельный наконечник без изолирующего хомута) 0,5 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение проводника AWG | 20 ... 12 (жесткий) 20 ... 14 (гибкий) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
