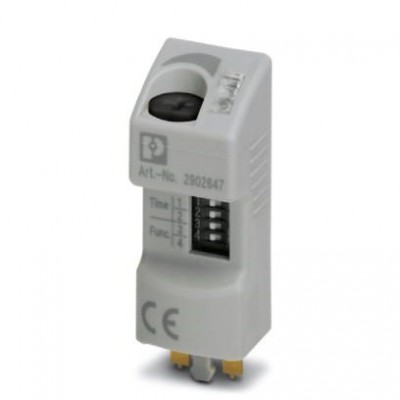

Модуль таймера - RIF-T3-24UC - 2902647
Описание
Вставной модуль для расширения релейного модуля до реле времени, 3 временные функции, 4 диапазона времени для установки на RIF-1, RIF-2, RIF-3 и RIF-4, входное напряжение: 12 ... 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371692 |
| eCl@ss 5.1 | 27371692 |
| eCl@ss 6.0 | 27379208 |
| eCl@ss 7.0 | 27379208 |
| eCl@ss 8.0 | 27379208 |
| eCl@ss 9.0 | 27371692 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002586 |
| ETIM 5.0 | EC002586 |
| ETIM 6.0 | EC002586 |
| UNSPSC | |
| UNSPSC 11 | 39121516 |
| UNSPSC 12.01 | 39121516 |
| UNSPSC 13.2 | 39121516 |
| UNSPSC 6.01 | 30211917 |
| UNSPSC 7.0901 | 39121516 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,4 ... 1,2 |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC (Режим переменного тока допустим только для RIF-1) |
| Стабильность повторяемости | 1 % |
| Точность настройки | 3 % (от конечного значения по шкале) |
| Выходные данные | |
| Падение напряжения при макс. рабочем токе | < 100 мВ |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | ≤ 250 мА (Ток катушки реле) |
| Общие сведения | |
| Индикатор состояния | LED желт. |
| Монтажное положение | на выбор |
| Стандарты / нормативные документы | DIN EN 50178 |
| Указания по монтажу | установка на релейный блок |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Размеры | |
| Высота | 12 мм |
| Глубина | 35 мм |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 50 В DC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C (RIF-1, катушка перем. тока, 2 переключающих контакта при 6 А) -25 °C ... 50 °C (RIF-1, катушка пост. тока, 2 переключающих контакта при 5 А) -25 °C ... 40 °C (RIF-2, катушка пост. тока, 2 переключающих контакта при 8 А) -25 °C ... 40 °C (RIF-2, катушка пост. тока, 4 переключающих контакта при 5 А) -25 °C ... 40 °C (RIF-3, катушка пост. тока, 3 переключающих контакта при 6,75 А) -25 °C ... 40 °C (RIF-3, катушка пост. тока, 2 переключающих контакта при 8 А) -25 °C ... 35 °C (RIF-4, катушка пост. тока, 3 переключающих контакта при 8 А) -25 °C ... 25 °C (RIF-4, катушка пост. тока, 3 замыкающих контакта при 8 А) |
| Ширина | 13 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Защитная цепь / модуль | Варистор |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | I |
