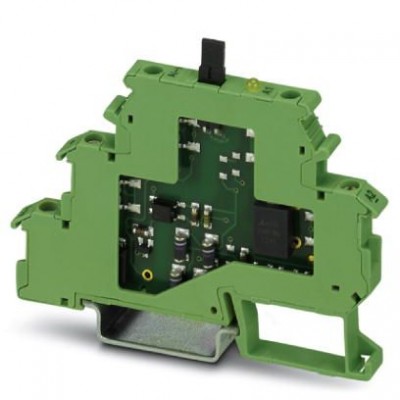

Клемма полупроводниковых реле - DEK-OE-125DC/ 48DC/100/T - 2940294
Описание
Полупроводниковая релейная клемма ввода, вход: 125 В DC, выход: 3 - 48 В DC/ 100 мА, с разделительным штекером на выходе, ширина клеммы 6,2 ммХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371604 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| UNSPSC | |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 3 мА |
| Входные данные | |
| Время отключения, типовое | 40 мкс (Задержка) |
| Входное номинальное напряжение UN | 125 В DC |
| Диапазон входных напряжений | 112,5 В DC ... 137,5 В DC |
| Частота передачи | 30 Гц |
| Выходные данные | |
| Время включения, типовое | 40 мкс (Задержка) |
| Выходная коммутация | 2 проводная, изолированная |
| Диапазон выходного напряжения | 3 В DC ... 48 В DC |
| Падение напряжения при макс. рабочем токе | ≤ 0,9 В |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 100 мА |
| Общие сведения | |
| Индикатор состояния | LED желт. |
| Испытательное напряжение, вход / выход | 2,5 кВ AC |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Стандарты / нормативные документы | МЭК 60664 МЭК 60664A DIN VDE 0110 |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона входа |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки |
| Размеры | |
| Высота | 80 мм |
| Глубина | 56 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Цифровой вход (передатчик) | |
| Порог срабатывания, сигнал "0", напряжение | ≤ 50 В |
| Порог срабатывания, сигнал "1", напряжение | ≥ 100 В |
| Цифровые входы | |
| Защитная цепь / модуль | Мостовой выпрямитель |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
