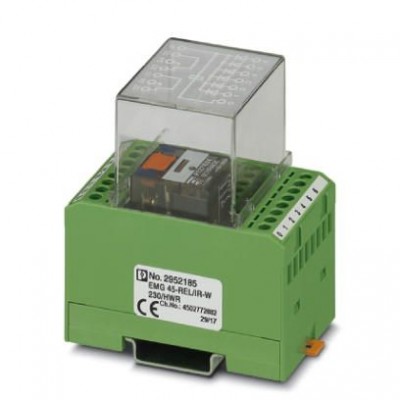

Релейный модуль - EMG 45-REL/IR-W230/HWR - 2952185
Описание
Релейный модуль со впаянными промышленными реле, контакты: 2 переключающих, для передачи сигналов общей неисправности, со входной диодной сборкой с общим катодом (6 диодов 1N4007), конденсатором, установленным параллельно катушке, и общим световым индикатором, входное напряжение 230 В ACХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время срабатывания, типовое | 5 мс ... 15 мс |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Диапазон значений времени возврата, типовой | 15 мс ... 25 мс |
| Индикация рабочего напряжения | СИД красный |
| Мощность потерь при номинальных условиях | 3,68 Вт |
| Сопротивление катушки | 19,5 кΩ |
| Типовой входной ток при UN | около 16 мА |
| Частота сети | 50/60 Гц |
| Входные данные | |
| Входное номинальное напряжение UN | 230 В AC |
| Контактная часть | |
| Исполнение контакта | Одиночный, 2 переключающих |
| Макс. ток продолжительной нагрузки | 3 A |
| Максимальное напряжение переключения | 250 В AC 110 В DC |
| Максимальный пусковой ток | 5 A |
| Материал контакта | AgNi |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА |
| Тип коммутационного контакта | Одинарный контакт |
| Механические характеристики | |
| Тип указания | Указания по эксплуатации |
| Общие сведения | |
| Долговечность механическая | > 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 2 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Развязывающие диоды Развязывающие диоды Конденсатор конденсатор |
| Питание устройства | |
| Номинальная потребляемая мощность | около 1 ВА |
| Размеры | |
| Высота | 75 мм |
| Глубина | 82,5 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 45 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
