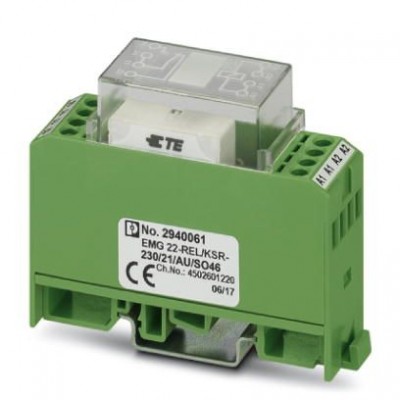

Релейный модуль - EMG 22-REL/KSR-230/21/AU/SO46 - 2940061
Описание
Релейные согласующие устройства, для предотвращения интерференционного воздействия на цепи управления, со впаянными миниатюрными реле, материал контактов Au: для коммутации небольших нагрузок, 1 переключающий контакт, входное напряжение 230 В ACХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 8 мс |
| Время срабатывания, типовое | 10 мс |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 4,14 Вт |
| Типовой входной ток при UN | 18 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 230 В AC |
| Контактная часть | |
| Исполнение контакта | Сдвоенный, 1 переключатель |
| Макс. ток продолжительной нагрузки | 0,5 A |
| Максимальное напряжение переключения | 30 В AC 36 В DC |
| Максимальный пусковой ток | 0,2 A |
| Материал контакта | AgPd60, с твердым золотым покрытием |
| Мощность отключения (активная нагрузка), максимальная | 5 Вт (при 24 В DC) |
| Тип коммутационного контакта | Двойной контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель Защита от перенапр. Варистор RC-звено RC-звено |
| Размеры | |
| Высота | 75 мм |
| Глубина | 62,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 40 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
