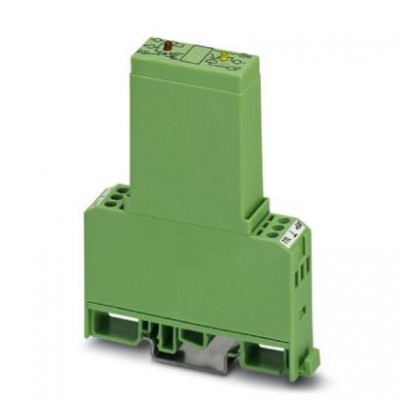

Модуль полупроводникового реле - EMG 17-OV-TTL/ 24DC/2 - 2943259
Описание
Силовое полупроводниковое реле, со световым индикатором и защитной схемой во входной и выходной цепи, вход: TTL, 5 В пост.тока, выход: с защитой от короткого замыкания, 24 В пост.тока/макс. 2 АХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371604 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| UNSPSC | |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Типовой входной ток при UN | 2,6 мА |
| Входные данные | |
| Время отключения, типовое | 190 мкс |
| Вспомогательное напряжение TTL-вход | 5 В DC ±20 % |
| Вспомогательный ток TTL-вход | 2,8 мА |
| Входное номинальное напряжение UN | 5 В (TTL) |
| Диапазон входных напряжений | 4 В DC ... 6 В DC |
| Частота передачи | 1000 Гц |
| Выходные данные | |
| Время включения, типовое | 170 мкс |
| Выходная коммутация | 3-проводная схема, с заземлением |
| Диапазон выходного напряжения | 10 В DC ... 30 В DC |
| Ограничение тока при коротком замыкании | > 2 A (защищен от коротких замыканий) |
| Падение напряжения при макс. рабочем токе | ≤ 0,3 В |
| Пиковое запирающее напряжение | 33 В DC (Запирающее напряжение между коллектором и эмиттером) |
| Выходные данные выхода нагрузки | |
| Ток утечки | 150 мкA |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 2 A (См. график завис. пар.) |
| Общие сведения | |
| Индикатор состояния | LED желт. |
| Индикация ошибок | СИД красн. |
| Испытательное напряжение, вход / выход | 2,5 кВ 2,5 кВ AC |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Стандарты / нормативные документы | МЭК 60664 EN 50178 |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона входа |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки Защита от перенапр. безынерционный |
| Размеры | |
| Высота | 75 мм |
| Глубина | 102 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Цифровой вход (передатчик) | |
| Порог срабатывания, сигнал "0", напряжение | 0,8 В (TTL) |
| Порог срабатывания, сигнал "1", напряжение | 2 В (TTL) |
| Цифровые входы | |
| Защитная цепь / модуль | Диод защиты от переполюсовки Cтабилитроны Защитный диод |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
