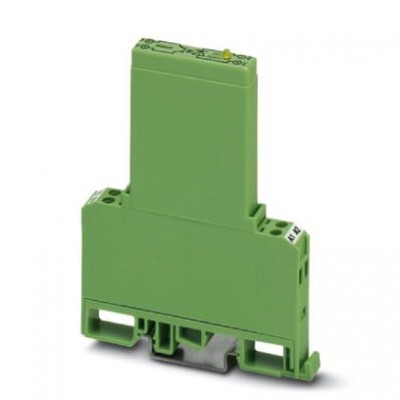

Модуль полупроводникового реле - EMG 10-OV-230AC/24DC/1 - 2944274
Описание
Силовое полупроводниковое реле, со световым индикатором и защитной схемой во выходной и выходной цепи, вход: 230 В перем.тока, выход: 5-36 В пост.тока/макс. 1 АХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371604 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| UNSPSC | |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 4 мА |
| Входные данные | |
| Время отключения, типовое | 25 мс |
| Входное номинальное напряжение UN | 230 В AC |
| Диапазон входных напряжений | 207 В AC ... 253 В AC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,27 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,45 |
| Частота передачи | 10 Гц |
| Выходные данные | |
| Время включения, типовое | 25 мс |
| Выходная коммутация | 2 проводная, изолированная |
| Диапазон выходного напряжения | 5 В DC ... 36 В DC |
| Падение напряжения при макс. рабочем токе | ≤ 1 В |
| Пиковое запирающее напряжение | 45 В DC (Запирающее напряжение между коллектором и эмиттером) |
| Выходные данные выхода нагрузки | |
| Импульсный ток | 2 A (t = 1 с) |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 1 A (См. график завис. пар.) |
| Общие сведения | |
| Индикатор состояния | LED желт. |
| Испытательное напряжение, вход / выход | 3,5 кВ AC 3,5 кВ AC |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Стандарты / нормативные документы | МЭК 60664 EN 50178 |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона входа |
| Последовательный интерфейс | |
| Выходное номинальное напряжение | 24 В DC |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки |
| Размеры | |
| Высота | 75 мм |
| Глубина | 102 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 10 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Цифровые входы | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
