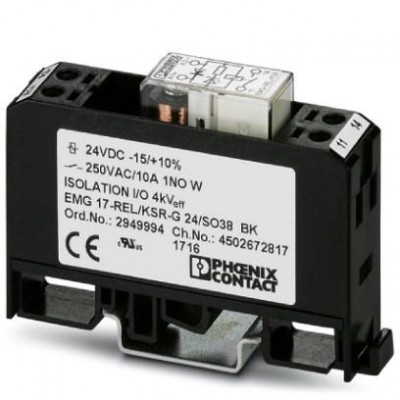

Модуль - EMG 17-REL/KSR-G 24/SO38 BK - 2949994
Описание
Релейный модуль для высоких пусковых токов, со впаянными реле, материал контактов (AgCdO + емкосн. W): для коммутации различных нагрузок (от средних до больших), 1 замыкающий контакт, входное напряжение 24 В DC, макс. пусковой ток 80 АХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 15 мс |
| Время срабатывания, типовое | 13 мс |
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,67 Вт |
| Типовой входной ток при UN | 28 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Контактная часть | |
| Исполнение контакта | 1 замыкающий контакт и вспомогательный контакт |
| Макс. ток продолжительной нагрузки | 10 A |
| Максимальное напряжение переключения | 250 В AC |
| Максимальный пусковой ток | 80 A (20 мс) |
| Материал контакта | AgCdO |
| Мощность отключения (активная нагрузка), максимальная | 2500 ВА (При 250 В AC) |
| Тип коммутационного контакта | Опережающий контакт |
| Общие сведения | |
| Долговечность механическая | прибл. 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Защитный диод Защитный диод |
| Размеры | |
| Высота | 75 мм |
| Глубина | 62,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Изоляция | безопасное разделение |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
