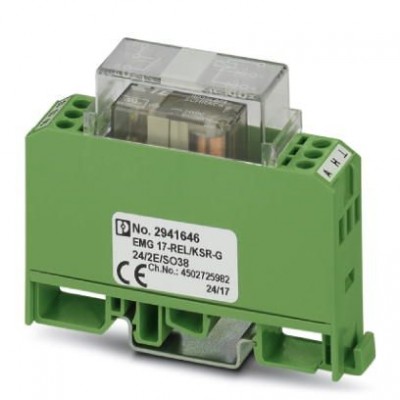

Модуль - EMG 17-REL/KSR-G 24/2E/SO38 - 2941646
Описание
Релейный модуль для высоких токов длительной нагрузки, со впаянными реле, материал контактов (AgSnO): для коммутации нагрузок от средних до больших, 1 замыкающий контакт, входное напряжение 24 В DC, макс. ток продолжительной нагрузки 10 А, с 2 входами для ручного/автоматического режимовХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 10 мс |
| Время срабатывания, типовое | 9 мс |
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Индикация рабочего напряжения | Автоматический режим: желтый светодиод, ручной режим: красный светодиод |
| Мощность потерь при номинальных условиях | 0,55 Вт |
| Типовой входной ток при UN | 23 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Контактная часть | |
| Исполнение контакта | 1 контакт, 1 замыкатель |
| Макс. ток продолжительной нагрузки | 10 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 120 A (20 мс) |
| Материал контакта | AgSnO |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) 120 Вт (При 48 В DC) 85 Вт (При 60 В DC) 70 Вт (При 110 В DC) 90 Вт (При 220 В DC) 100 Вт (При 250 В DC) 2500 ВА (При 250 В AC) |
| Мощность отключения (нелинейная нагрузка), максимальная | На заказ |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | 3x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Защитный диод Защитный диод Защита от переполюсовки Диод защиты от переполюсовки |
| Размеры | |
| Высота | 75 мм |
| Глубина | 62,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Изоляция | безопасное разделение |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
