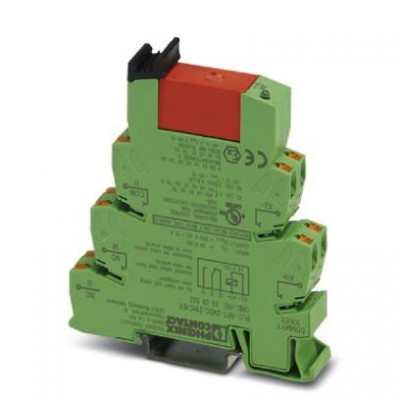

Релейный модуль - PLC-RPT-24DC/21HC/EX - 2909532
Описание
PLC-INTERFACE, в комплекте из основной клеммы 14 мм, устанавливаемой на несущей рейке, с зажимом push-in и вставного реле с силовым контактом 10 А, 1 переключающего контакта, входное напряжение 24 В DC. Допуск согласно ATEX/IECEx (зона 2) и зоне Ex классу I, разделу 2.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 10 мс |
| Время срабатывания, типовое | 8 мс |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,43 Вт |
| Типовой входной ток при UN | 18 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Допуски / соответствия | |
| Свидетельство ЕС об утверждении типового образца | IBExU16ATEXB015 X |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 2 A (при 24 В, DC13) 0,2 A (при 110 В, DC13) 0,2 A (при 250 В, DC13) 6 A (при 24 В, AC15) 6 A (при 120 В, AC15) 6 A (при 250 В, AC15) |
| Макс. ток продолжительной нагрузки | 10 A 6 A (Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Максимальный пусковой ток | 30 A (300 мс) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 12 В DC (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) 58 Вт (При 48 В DC) 48 Вт (При 60 В DC) 50 Вт (При 110 В DC) 80 Вт (При 220 В DC) 2500 ВА (При 250 В AC) |
| Мощность отключения (активная нагрузка), максимальная, при наличии перемычки | 144 Вт (При 24 В DC Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) 1500 ВА (При 250 В AC Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
| Долговечность механическая | 3x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Сертификат МЭК по взрывозащищенности | IECEx IBE 16.0029X |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки Защитный диод Защитный диод |
| Размеры | |
| Высота | 80 мм |
| Глубина | 94 мм |
| Стандарты и предписания | |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| IECEx | Ex ec nC IIC T4 Gc |
| UL, Канада | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| UL, США | Class I, Zone 2, AEx nA nC IIC T6 |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (UL) -40 °C ... 60 °C (ATEX / IECEx) |
| Ширина | 14 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² 0,2 мм² ... 2,5 мм² () 2x 0,5 мм² ... 1 мм² () |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
