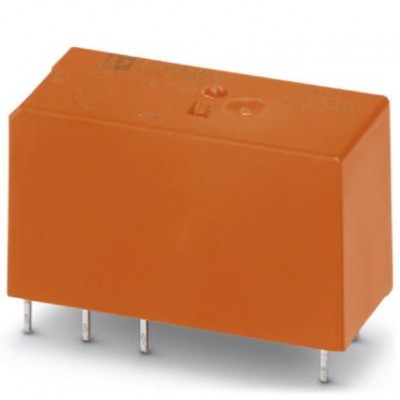

Одиночное реле - REL-MR-110DC/21-21/EX - 2908824
Описание
Вставное миниатюрное силовое реле RT III с силовыми контактами, 2 переключателя, входное напряжение: 110 В DC, в сочетании с соответствующим цоколем PLC имеет допуск в соответствии с ATEX/IECEx (зона 2) и зона Ex класс I, разд. 2.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 13.2 | 39122334 |
| Активная часть | |
| Время возврата, типовое | 3 мс |
| Время срабатывания, типовое | 7 мс |
| Мощность потерь при номинальных условиях | 0,45 Вт |
| Сопротивление катушки | 26600 Ω ±15 % (при 20 °C) |
| Типовой входной ток при UN | 4,1 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 110 В DC |
| Контактная часть | |
| Исполнение контакта | 2 переключающих контакта |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 2 A (при 24 В, DC13) 0,2 A (при 250 В, DC13) 3 A (при 24 В, AC15) 3 A (при 120 В, AC15) 3 A (при 250 В, AC15) |
| Макс. ток продолжительной нагрузки | 8 A |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 25 A (20 мс) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 5 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 5 В) |
| Мощность отключения (активная нагрузка), максимальная | 190 Вт (при 24 В DC) 85 Вт (При 48 В DC) 60 Вт (При 60 В DC) 44 Вт (При 110 В DC) 60 Вт (При 220 В DC) 2000 ВА (При 250 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| Долговечность механическая | 3x 107коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 5 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение, релейный контакт / релейный контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | установка в ряд без промежутков (>70 °C ≥ 2,5 мм) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 29 мм |
| Глубина | 15,7 мм |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 12,7 мм |
