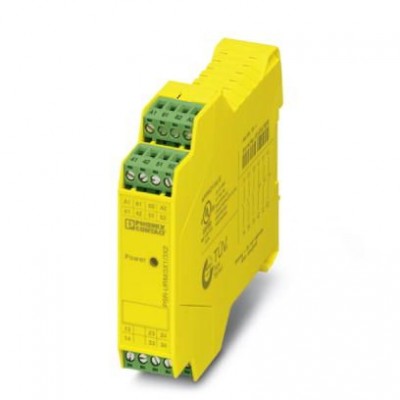

Реле сопряжения - PSR-SPP- 24UC/URM/3X1/3X2 - 2981842
Описание
Безопасное реле сопряжения с принудительно управляемыми контактами, 3 замыкающих и 3 размыкающих контакта, втычная пружинная клемма, ширина: 22,5 ммХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 4.0 | 27371102 |
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| Активная часть | |
| Время возврата, типовое | тип. 15 мс (при управлении с помощью А1) |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Время | |
| Время возврата в состояние готовности | < 500 мс |
| Тип. время притяжения при US | тип. 15 мс (при управлении с помощью А1) |
| Входные данные | |
| Частота переключения максимальная | 0,5 Гц |
| Выходные данные | |
| Выходные предохранители | 10 A gL / gG (Замыкатель) 4 A gL / gG (Замыкающий контакт, для приложений с низкими требованиями) 6 A gL / gG (Размыкатель) |
| Минимальный пусковой ток | 10 мА |
| Выходные данные выхода обратного сигнала | |
| Коммутационная способность согласно МЭК 60947-5-1 | 5 A (24 В (DC13)) 5 A (250 В (AC15)) |
| Контактная часть | |
| Исполнение контакта | 3 цепи активации 3 цепи индикации |
| Макс. ток продолжительной нагрузки | 6 A (Замыкатель) 3 A (Размыкатель) |
| Максимальное напряжение переключения | 230 В AC/DC (Следует учитывать кривую нагрузки) |
| Максимальный пусковой ток | 8 A |
| Материал контакта | AgSnO2 |
| Минимальное напряжение переключения | 5 В AC/DC |
| Мощность отключения (активная нагрузка), максимальная | Другие значения смотри на кривой нагрузки |
| Общие сведения | |
| Вес нетто | 153 г |
| Долговечность механическая | 10x 106коммутационных циклов |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | вертикальное или горизонтальное |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | макс. 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Параметры техники безопасности | |
| Категория | 1 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 1 |
| Уровень эффективности (PL) | c |
| Уровни совокупной безопасности (SIL) | 1 |
| Питание | |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Номинальный ток питания цепи управления IS | тип. 45 мА |
| Потребляемая мощность на US | тип. 1,08 Вт |
| Пусковой ток | тип. 350 мА DC (Δt < 1 µs при Us) тип. 350 мA AC (t = 2 мс при Us) |
| Расчетное напряжение питания цепи управления US | 24 В AC/DC -15 % / +10 % |
| Размеры | |
| Высота | 114,5 мм |
| Глубина | 112 мм |
| Релейные выходы: цепь активации | |
| Коммутационная способность | мин. 50 мВт |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (замыкающий контакт, 24 В пост. тока, τ = 40 мс) 40 Вт (замыкающий контакт, 48 В пост. тока, τ = 40 мс) 36 Вт (замыкающий контакт, 60 В пост. тока, τ = 40 мс) 35 Вт (замыкающий контакт, 110 В пост. тока, τ = 40 мс) 33 Вт (замыкающий контакт, 220 В пост. тока, τ = 40 мс) |
| Среднеквадрат. значение суммарного тока | 48 A2 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 10 Гц ...150 Гц, 2г (При нагрузке в результате вибрации допускается увеличение продолжительности реакции контакта до 1 мс.) |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной электрической цепью и цепью активации 6 кВ.) |
| Расчетное напряжение изоляции | 250 В 250 В |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Габариты и материалы | |
| Материал корпуса | PBT |
