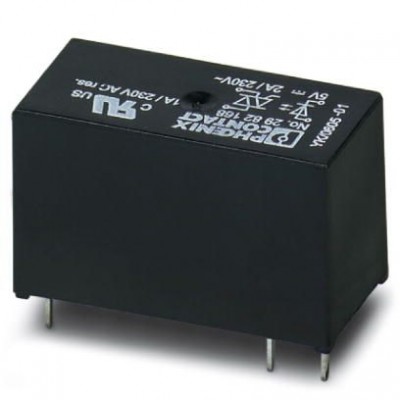

Миниатюрные полупроводниковые реле - OPT- 5DC/230AC/ 2 - 2982168
Описание
Вставное миниатюрное полупроводниковое реле, силовое полупроводниковое реле, 1 замыкающий контакт, вход: 5 В DC, выход: 24-253 В перем. тока/ 2 AХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371001 |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371604 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| UNSPSC | |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Мощность потерь при номинальных условиях | 0,08 Вт |
| Типовой входной ток при UN | 15 мА |
| Входные данные | |
| Время отключения, типовое | 10 мс |
| Входное номинальное напряжение UN | 5 В DC |
| Диапазон входных напряжений | 4 В DC ... 6 В DC |
| Частота передачи | 10 Гц |
| Выходные данные | |
| Время включения, типовое | 10 мс |
| Выходная коммутация | 2-проводная, без массы, нулевой выключатель |
| Диапазон выходного напряжения | 24 В AC ... 253 В AC |
| Падение напряжения при макс. рабочем токе | ≤ 1 В |
| Предельная нагрузка | 4 A2c (tp = 10 мс, при 25 °C) |
| Ток нагрузки, минимальный | 25 мА |
| Выходные данные выхода нагрузки | |
| Импульсный ток | 30 A (10 мс) |
| Ток утечки | < 1 мА |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 2 A (См. график завис. пар.) |
| Максимальный пусковой ток | 30 A (10 мс) |
| Общие сведения | |
| Испытательное напряжение, вход / выход | 2,5 кВ (50 Гц, 1 мин) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Стандарты / нормативные документы | МЭК 60664 EN 50178 |
| Указания по монтажу | см. график зависимости от темп. |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Последовательный интерфейс | |
| Выходное номинальное напряжение | 230 В AC |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки |
| Размеры | |
| Высота | 29 мм |
| Глубина | 15,7 мм |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 12,7 мм |
| Цифровой вход (передатчик) | |
| Порог срабатывания, сигнал "0", напряжение | < 1 В DC |
| Порог срабатывания, сигнал "1", напряжение | > 3 В DC |
| Цифровые входы | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
