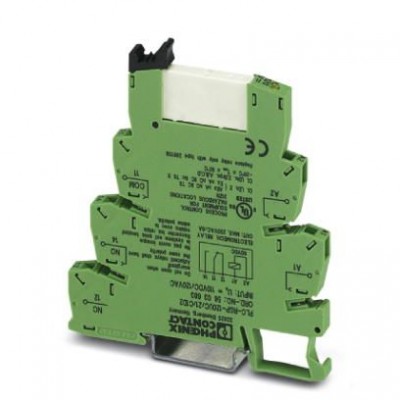

Релейный модуль - PLC-RSP-120UC/21/C1D2 - 5603683
Описание
PLC-INTERFACE, состоит из основной клеммы для монтажной рейки с пружинным зажимом и вставным миниатюрным реле с силовым контактом, 1 перекл. контакт, входное напр. 120 В AC/110 В DC, UL/cUL: допуск для применения во взрывоопасной зоне, класс I, разд. 2Характеристики
eCl@ss | |
eCl@ss 5.0 | 27371601 |
eCl@ss 5.1 | 27371601 |
eCl@ss 6.0 | 27371601 |
eCl@ss 7.0 | 27371601 |
eCl@ss 8.0 | 27371601 |
eCl@ss 9.0 | 27371601 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 2.0 | EC001437 |
ETIM 3.0 | EC001437 |
ETIM 4.0 | EC001437 |
ETIM 5.0 | EC001437 |
ETIM 6.0 | EC001437 |
UNSPSC | |
UNSPSC 11 | 39121516 |
UNSPSC 12.01 | 39121516 |
UNSPSC 13.2 | 39122334 |
UNSPSC 6.01 | 30211917 |
UNSPSC 7.0901 | 39121516 |
Активная часть | |
Время возврата, типовое | 15 мс |
Время срабатывания, типовое | 6 мс |
Индикация рабочего напряжения | LED желт. |
Мощность потерь при номинальных условиях | 0,18 Вт |
Типовой входной ток при UN | 3,5 мА (при UN= 120 В AC) 3 мА (при UN= 110 В DC) |
Входные данные | |
Входное номинальное напряжение UN | 120 В AC 110 В DC |
Контактная часть | |
Исполнение контакта | 1 переключающий контакт |
Макс. ток продолжительной нагрузки | 6 A |
Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
Максимальный пусковой ток | 10 A (4 с) |
Материал контакта | AgSnO |
Минимальное напряжение переключения | 5 В (при100 мA) |
Минимальный коммутационный ток | 10 мА (при 12 В) |
Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) 20 Вт |
Тип коммутационного контакта | Одинарный контакт |
Общие сведения | |
UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
Долговечность механическая | 2x 107коммутационных циклов |
Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
Монтажное положение | на выбор |
Режим работы | 100 % ED |
Указания по монтажу | устанавливаются в ряд без промежутков |
Окружающие условия | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Параметры подключения на стороне входа | |
Наименование, подключение | Активная часть |
Питание | |
Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
Размеры | |
Высота | 80 мм |
Глубина | 94 мм |
Резьба винтов | M 3 |
Стандарты и предписания | |
UL, Канада | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
UL, США | Class I, Zone 2, AEx nA nC IIC T6 |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
Ширина | 6,2 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Характеристики клемм | |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
Сечение проводника AWG | 26 ... 14 |
Монтажные характеристики | |
Тип подключения | Винтовые зажимы |
