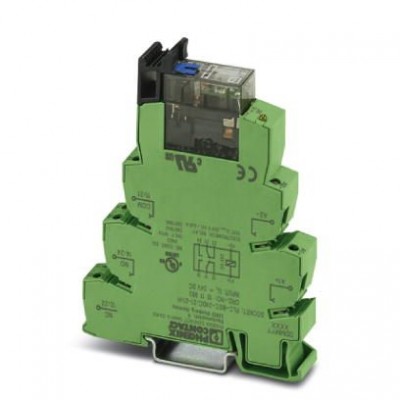

Релейный модуль - PLC-RSC- 24DC/21-21/MS - 2910502
Описание
Релейная система PLC-INTERFACE, состоящая из базового модуля и вставного реле с силовыми контактами с ручным управлением, со встроенным светодиодом состояния и безынерционным диодом, Винтовые зажимы, 2 переключающих контакта, Входное напряжение: 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371601 |
| eCl@ss 5.1 | 27371601 |
| eCl@ss 6.0 | 27371601 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Время возврата, типовое | 10 мс |
| Время срабатывания, типовое | 10 мс |
| Индикация рабочего напряжения | LED желт. |
| Напряжение на катушке | 24 В DC |
| Типовой входной ток при UN | 18 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Контактная часть | |
| Исполнение контакта | 2 переключающих контакта |
| Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 1 A (24 В, DC13) 1,5 A (230 В, AC15) |
| Макс. ток продолжительной нагрузки | 6 A |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Максимальный пусковой ток | 12 A (20 мс) |
| Материал контакта | AgNi |
| Минимальное напряжение переключения | 12 В (10 мА) |
| Минимальный коммутационный ток | 10 мА (12 В) |
| Мощность отключения (активная нагрузка), максимальная | 192 Вт (24 В DC) 62 Вт (48 В DC) 42 Вт (60 В DC) 55 Вт (110 В DC) 66 Вт (220 В DC) 2000 ВА (500 В AC) |
| Тип коммутационного контакта | Одинарный контакт |
| Общие сведения | |
| UL, США / Канада | cUL 508 cUL 508 одобр. |
| Долговечность механическая | 5x 106коммутационных циклов |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Активная часть |
| Питание | |
| Защитная схема | Защитный диод Защитный диод |
| Размеры | |
| Высота | 80 мм |
| Глубина | 104 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| UL, США | UL 508 UL 508 Recognized |
| Изоляция | Безопасное разделение: управляющие цепи / контакты |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 14 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² 0,2 мм² ... 2,5 мм² () 2x 0,5 мм² ... 1,5 мм² () |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
