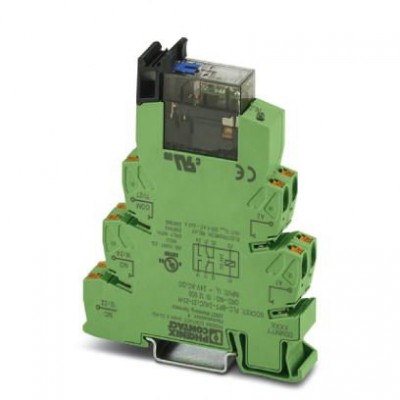

Релейный модуль - PLC-RPT- 24UC/21-21/MS - 2910520
Описание
Релейная система PLC-INTERFACE, состоящая из базового модуля и вставного реле с силовыми контактами с ручным управлением, со встроенным светодиодом состояния, Зажимы Push-in, 2 переключающих контакта, Входное напряжение: 24 В AC/DCХарактеристики
eCl@ss | |
eCl@ss 5.0 | 27371601 |
eCl@ss 5.1 | 27371601 |
eCl@ss 6.0 | 27371601 |
eCl@ss 7.0 | 27371601 |
eCl@ss 8.0 | 27371601 |
eCl@ss 9.0 | 27371601 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 2.0 | EC001437 |
ETIM 3.0 | EC001437 |
ETIM 4.0 | EC001437 |
ETIM 5.0 | EC001437 |
ETIM 6.0 | EC001437 |
UNSPSC | |
UNSPSC 11 | 39121515 |
UNSPSC 12.01 | 39121515 |
UNSPSC 13.2 | 39122334 |
UNSPSC 6.01 | 30211916 |
UNSPSC 7.0901 | 39121515 |
Активная часть | |
Время срабатывания, типовое | 3 мс ... 15 мс |
Диапазон значений времени возврата, типовой | 3 мс ... 15 мс |
Индикация рабочего напряжения | LED желт. |
Напряжение на катушке | 24 В DC |
Типовой входной ток при UN | 18 мА |
Входные данные | |
Входное номинальное напряжение UN | 24 В AC/DC |
Контактная часть | |
Исполнение контакта | 2 переключающих контакта |
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 | 1 A (24 В, DC13) 1,5 A (230 В, AC15) |
Макс. ток продолжительной нагрузки | 6 A |
Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
Максимальный пусковой ток | 12 A (20 мс) |
Материал контакта | AgNi |
Минимальное напряжение переключения | 12 В (10 мА) |
Минимальный коммутационный ток | 10 мА (12 В) |
Мощность отключения (активная нагрузка), максимальная | 192 Вт (24 В DC) 62 Вт (48 В DC) 42 Вт (60 В DC) 55 Вт (110 В DC) 66 Вт (220 В DC) 2000 ВА (500 В AC) |
Тип коммутационного контакта | Одинарный контакт |
Общие сведения | |
UL, США / Канада | cUL 508 cUL 508 одобр. |
Долговечность механическая | 5x 106коммутационных циклов |
Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 кВ AC (50 Гц, 1 мин) |
Монтажное положение | на выбор |
Режим работы | 100 % ED |
Указания по монтажу | устанавливаются в ряд без промежутков |
Окружающие условия | |
Температура окружающей среды (хранение/транспорт) | -20 °C ... 85 °C |
Параметры подключения на стороне входа | |
Наименование, подключение | Активная часть |
Питание | |
Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
Размеры | |
Высота | 80 мм |
Глубина | 104 мм |
Стандарты и предписания | |
UL, США | UL 508 UL 508 Recognized |
Изоляция | Надежная гальваническая развязка вход/выход |
Расчетное напряжение изоляции | 250 В AC |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
Ширина | 14 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Характеристики клемм | |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,14 мм² ... 2,5 мм² 0,2 мм² ... 2,5 мм² () 2x 0,5 мм² ... 1 мм² () |
Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
Сечение проводника AWG | 26 ... 14 |
Монтажные характеристики | |
Тип подключения | Зажимы Push-in |
