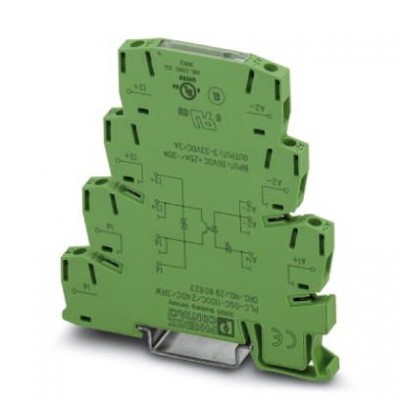

Модуль полупроводникового реле - PLC-OSC-110DC/ 24DC/ 3RW - 2980623
Описание
PLC-INTERFACE для ж/д транспорта, состоит из основной клеммы с винтовым зажимом и встроенным миниатюрным полупроводниковым реле, диапазон: 0,7 x UN до 1,25 x UN, диапазон температуры: -25 °C до +70 °C, 1 замыкающий контакт, вход: 110 В DC, выход: 3-33 В DC/3 AХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371001 |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371604 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| UNSPSC | |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| Активная часть | |
| Диапазон входных напряжений относительно UN | 0,7 ... 1,25 |
| Мощность потерь при номинальных условиях | 0,33 Вт |
| Типовой входной ток при UN | 3 мА |
| Входные данные | |
| Время отключения, типовое | 600 мкс |
| Входное номинальное напряжение UN | 110 В DC |
| Диапазон входных напряжений | 16,8 В DC ... 30 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,3 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,6 |
| Частота передачи | 100 Гц |
| Выходные данные | |
| Время включения, типовое | 80 мкс |
| Выходная коммутация | 2 проводная, изолированная |
| Диапазон выходного напряжения | 3 В DC ... 33 В DC |
| Падение напряжения при макс. рабочем токе | ≤ 200 мВ |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 3 A |
| Общие сведения | |
| Индикатор состояния | LED желт. |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Стандарты / нормативные документы | DIN EN 50155/VDE 0115-200 (соответствующие разделы) DIN EN 50178 |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона входа |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки |
| Размеры | |
| Высота | 80 мм |
| Глубина | 86 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Цифровые входы | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
