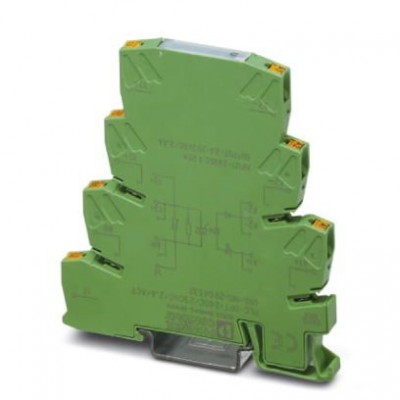

Модуль полупроводникового реле - PLC-OPT- 24DC/230AC/2.4/ACT - 2904632
Описание
PLC-INTERFACE для функций вывода, состоит из основной клеммы PLC-BPT.../ACT с разъемом рush-in и интегрированным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 24-253 В AC/2,4 AХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371001 |
| eCl@ss 5.1 | 27371001 |
| eCl@ss 6.0 | 27371604 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| UNSPSC | |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| Активная часть | |
| Мощность потерь при номинальных условиях | 0,19 Вт |
| Входные данные | |
| Время отключения, типовое | 10 мс (при UC) |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Порог срабатывания, сигнал "0", относительно UC | < 0,4 |
| Порог срабатывания, сигнал "1", относительно UC | > 0,8 |
| Частота передачи | 10 Гц |
| Выходные данные | |
| Время включения, типовое | 10 мс (при UC) |
| Выходная коммутация | 2-провод., нулевой выключатель |
| Диапазон выходного напряжения | 24 В AC ... 253 В AC |
| Ограничение верхнего предела напряжения | > 275 В |
| Падение напряжения при макс. рабочем токе | < 1 В |
| Предельная нагрузка | 340 A2c (tp = 10 мс, при 25 °C) |
| Ток нагрузки, минимальный | 10 мА |
| Выходные данные выхода нагрузки | |
| Ток утечки | < 3 мА |
| Контактная часть | |
| Макс. ток продолжительной нагрузки | 2,4 A (см. Изменение хар-к) |
| Максимальный пусковой ток | 250 A (20 мс) |
| Общие сведения | |
| Индикатор состояния | LED желт. |
| Испытательное напряжение, вход / выход | 2,5 кВ (50 Гц, 1 мин) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Стандарты / нормативные документы | DIN EN 50178 |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона входа |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки Защита от перенапр. |
| Размеры | |
| Высота | 80 мм |
| Глубина | 86 мм |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 260 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Выходные данные |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
