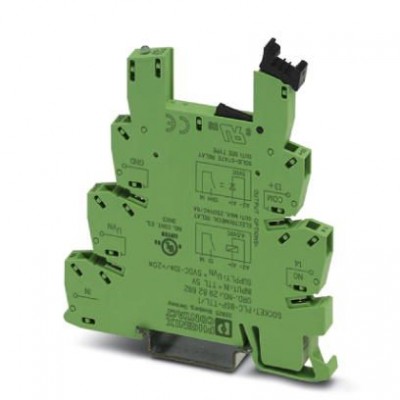

Базовый модуль - PLC-BSP-TTL/1 - 2982692
Описание
6,2 мм основная клемма PLC для сигнала TTL с пружинным соединением, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, входное напряжение TTL (5 В DC)Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371603 |
| eCl@ss 5.1 | 27371603 |
| eCl@ss 6.0 | 27371603 |
| eCl@ss 7.0 | 27371603 |
| eCl@ss 8.0 | 27371603 |
| eCl@ss 9.0 | 27371603 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001456 |
| ETIM 3.0 | EC001456 |
| ETIM 4.0 | EC001456 |
| ETIM 5.0 | EC001456 |
| ETIM 6.0 | EC001456 |
| UNSPSC | |
| UNSPSC 11 | 39121516 |
| UNSPSC 12.01 | 39121516 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211917 |
| UNSPSC 7.0901 | 39121516 |
| Входные данные | |
| Входное номинальное напряжение UN | 5 В DC (TTL) |
| Диапазон напряжений относительно UC | 0,9 ... 1,2 |
| Диапазон напряжений относительно US | 0,9 ... 1,2 |
| Номинальное напряжение цепи управления UC | 5 В DC (TTL) |
| Номинальный ток цепи управления IC | 2,5 мА |
| Уровень переключения, сигнал 0 ("L") (TTL-сигнал) | < 0,8 В DC |
| Уровень переключения, сигнал 1 ("H") (TTL-сигнал) | > 2 В DC |
| Частота передачи | 1000 Гц |
| Общие сведения | |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона входа |
| Питание | |
| Номинальный ток питания цепи управления IS | 41 мА |
| Расчетное напряжение питания цепи управления US | 5 В DC |
| Размеры | |
| Высота | 80 мм |
| Глубина | 94 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
