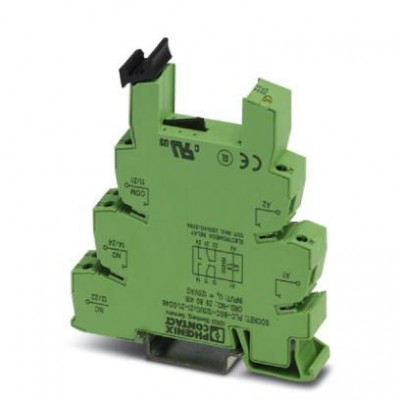

Базовый модуль - PLC-BSC-120UC/21-21/SO46 - 2980416
Описание
14 мм основная клемма PLC для защиты цепей управления от паразитных токов или напряжений, с винтовым зажимом, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, со встроенным фильтром RCZ, 2 переключающих контакта, входное напряжение 120 В перем. токаХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371603 |
| eCl@ss 5.1 | 27371603 |
| eCl@ss 6.0 | 27371603 |
| eCl@ss 7.0 | 27371603 |
| eCl@ss 8.0 | 27371603 |
| eCl@ss 9.0 | 27371603 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001456 |
| ETIM 3.0 | EC001456 |
| ETIM 4.0 | EC001456 |
| ETIM 5.0 | EC001456 |
| ETIM 6.0 | EC001456 |
| UNSPSC | |
| UNSPSC 11 | 39121516 |
| UNSPSC 12.01 | 39121516 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 6.01 | 30211917 |
| UNSPSC 7.0901 | 39121516 |
| Активная часть | |
| Время возврата, типовое | 10 мс |
| Время срабатывания, типовое | 7 мс |
| Диапазон входных напряжений относительно UN | 0,78 ... 1,4 |
| Типовой входной ток при UN | 9 мА |
| Входные данные | |
| Входное номинальное напряжение UN | 120 В AC |
| Напряжение отпускания | тип. 16 В AC |
| Напряжение отпускания, тип. | 16 В AC |
| Выходные данные | |
| Возможная комплектация | Миниатюрные реле, REL-MR-110DC/21-21AU, REL-MR-110DC/21-21 |
| Общие сведения | |
| Индикатор состояния | СИД |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сторона входа |
| Питание | |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель Фильтр RCZ Фильтр RCZ |
| Размеры | |
| Высота | 80 мм |
| Глубина | 94 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 14 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² 0,2 мм² ... 2,5 мм² () 2x 0,5 мм² ... 1,5 мм² () |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
