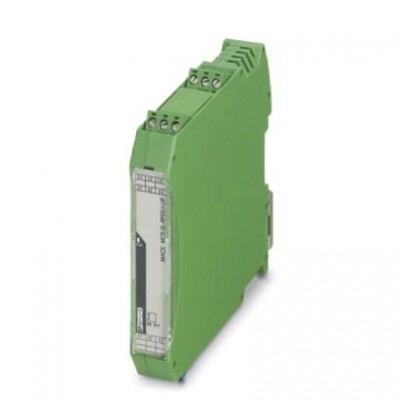

Разделитель питания - MACX MCR-SL-RPSSI-I-UP - 2865968
Описание
Усилитель с развязкой по питанию, для питания 2- и 3-проводных передатчиков с поддержкой протокола HART, с широким диапазоном напряжений питания, SIL, винтовые зажимыХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Напряжение питания передатчика | > 16 В (20 мА) > 15,3 В (22,5 мА) |
| Сигнальный вход | Режим усилителя с развязкой по питанию |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА (активный) 4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) |
| Выходные данные | |
| Выходной сигнал, напряжение | 1 В ... 5 В (встроенное сопротивление, 250 Ом, 0,1%) конфигурирование с помощью DIP-переключателя |
| Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) ≥ 22,5 мА (Короткое замыкание между проводами на входе) |
| Коэффициент пульсаций на выходе | < 20 мВeff |
| Нагрузка / выходная нагрузка, выход тока | < 600 Ω (20 мА) < 525 Ω (22,5 мА) |
| Передаточная характеристика | 1:1 для входного сигнала |
| Сигнальный выход | Режим питающего разделительного усилителя |
| Интерфейсы | |
| Количество каналов | 1 |
| Обмен данными (байпас) | |
| Функция HART | есть |
| Общие сведения | |
| SIL | 2 |
| UL, США / Канада | UL 508 Listed UL 61010 Listed Class I, Div. 2, Groups A, B, C, D T4 Класс I, зона 2, группа IIC T4 |
| Гальваническая развязка | 300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ошибка передачи, макс. | < 0,1 % (от предела) |
| Ошибка передачи, стандартная | < 0,05 % (от предела) |
| Потребляемая мощность | < 1,9 Вт |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
| Ступенчатая характеристика (10-90%) | < 600 мкс (при скачке 4 ... 20 мА) |
| Температурный коэффициент, максимальный | < 0,01 %/K |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В AC/DC ... 253 В AC/DC (24 В AC/DC ... 230 В AC/DC (-20 % ... +10 %, 50/60 Гц)) |
| Потребляемый ток, макс. | < 75 мА (24 B DC / 20 мА) |
| Рассеиваемая мощность | < 1,6 Вт (24 В DC / 20 мA) |
| Питание измерительного преобразователя | |
| Диапазон номинального напряжения питания | 24 В AC/DC ... 230 В AC/DC (50/60 Гц) |
| Последовательный интерфейс | |
| Поддерживаемые протоколы | HART |
| Размеры | |
| Высота | 112,5 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Режим питающего разделительного усилителя |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Входной сигнал тока | 4 мА ... 20 мА |
| Электрические данные | |
| Падение напряжения | < 3,5 В (в режиме работы в качестве усилителя с развязкой по входу) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
