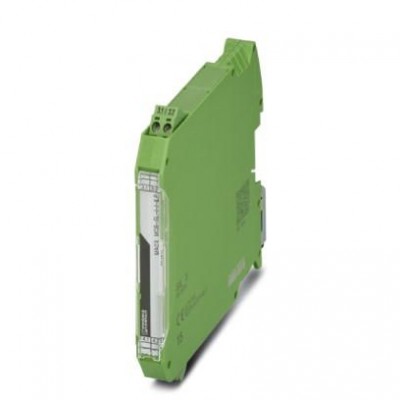

Пассивное устройство для развязки - MACX MCR-SL-I-I-ILP - 2905278
Описание
Одноканальный разделительный усилитель на 2 цепи с питанием от входных петель и штекерными разъемами для гальванической развязки аналоговых сигналов. Входной сигнал = выходной сигнал: 0(4) мА ... 20 мА. Винтовые зажимы.. Одноканальный разделительный усилитель на 2 цепи с питанием от входных петель и штекерными разъемами для гальванической развязки и фильтрации аналоговых сигналов. Разделитель с питанием от входных петель обеспечивает возможность работы на активных датчиках с напряжением питания 6 В ... 30 В пост. тока. Подача питания осуществляется через токовую петлю датчика. Входной сигнал = выходной сигнал: 0(4) мA ... 20 мA. С винтовым зажимом.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 13.2 | 39121008 |
| Входные данные | |
| Входной сигнал напряжения, максимальный | < 30,5 В |
| Напряжение потери | 2,9 В (I = 20 мА) |
| Ограничение входного напряжения | 30,5 В |
| Сигнальный вход | вход тока |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | нет |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА |
| Выходные данные | |
| Выходной сигнал напряжения, максимальный | 27,5 В |
| Нагрузка / выходная нагрузка, выход тока | ≤ 1375 Ω (I = 20 мА) |
| Передаточная характеристика | 1:1 для входного сигнала |
| Сигнальный выход | выход тока |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| SIL | 3 |
| UL, США / Канада | UL 61010 Listed Class I, Div. 2, Groups A, B, C, D T4 Класс I, зона 2, группа IIC T4 |
| Гальваническая развязка | 300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
| Ступенчатая характеристика (10-90%) | 5 мс (нагрузке 500 Ω) |
| Температурный коэффициент, максимальный | ≤ 0,002 %/K (от измеренного значения / 100 Ω нагрузка) |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | < 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | отдельный источник питания не требуется |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Помехоустойчивость | EN 61326-1 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 12,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА 4 мА ... 20 мА |
| Электропитание | |
| Остаточная пульсация | < 10 мВeff(нагрузке 500 Ω) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
