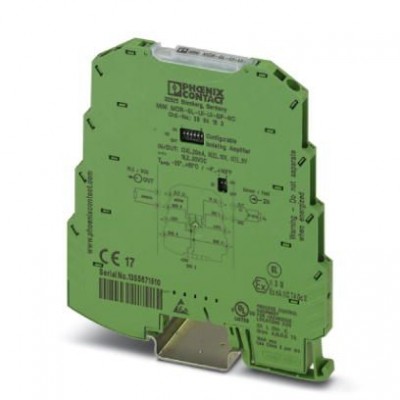

Разделительные усилители - MINI MCR-SL-UI-UI-SP-NC - 2864163
Описание
Разделительный усилитель MCR с гальванической развязкой трех цепей, с конфигурируемым с помощью DIP-переключателя входом / выходом, для гальванической развязки аналоговых сигналов, с пружинными зажимами, стандартная конфигурацияХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Входное сопротивление, вход напряжения | около 100 кΩ |
| Входное сопротивление, вход тока | около 50 Ω |
| Предельная частота (3 дБ) | около 100 Гц |
| Входные данные | |
| Входной сигнал напряжения | 0 В ... 10 В 0 В ... 5 В 1 В ... 5 В 2 В ... 10 В |
| макс. входное напряжение | 30 В |
| макс. входной ток | 50 мА |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА (другие настройки указываются при заказе) 4 мА ... 20 мА |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 10 В 0 В ... 5 В 1 В ... 5 В 2 В ... 10 В |
| макс. выходное напряжение | около 12,5 В |
| макс. выходной ток | 28 мА |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | < 500 Ω (при 20 мА) |
| Пульсации | < 20 мB(ДА)(при 500 Ом) < 20 мB(ДА)(на 10 кОм) |
| Ток короткого замыкания | около 22 мА |
| Данные по ЭМС | |
| типичное отклонение от конечного значения измерительного диапазона | 5 % |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| GL | GL EMC 2 D |
| UL, США / Канада | UL 508 одобр. Class I, Div. 2, Groups A, B, C, D T5 |
| Гальваническая развязка | Основная изоляция согласно EN 61010 |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) < 0,4 % (без настройки) |
| Потребляемая мощность | < 450 мВт (Выход тока) < 200 мВт (Выход напряжения) |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Ступенчатая характеристика (10-90%) | около 3,2 мс |
| Температурный коэффициент, максимальный | < 0,01 %/K |
| Температурный коэффициент, стандартн. | < 0,002 %/K |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | < 19 мА (Выход сигнала тока, при 24 В DC, включ. нагрузку) < 9 мА (Выход сигнала напряжения, при 24 В DC, включ. нагрузку) |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА 4 мА ... 20 мА |
| Количество входов | 1 |
| Цифровые выходы | |
| Количество выходов | 1 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
