Пассивное устройство для развязки - MINI MCR-SL-1CP-I-I - 2864419
Описание

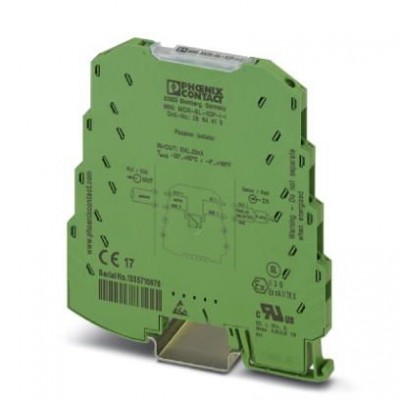

Пассивный разделитель MCR, одноканальный, для гальванической развязки сигнальных цепей без использования питания, с винтовыми клеммами. Тонкие пассивные устройства для развязки, MINI MCR-SL-...CP-I-I..., толщина 6,2 мм, обеспечивают гальваническую развязки и фильтрацию нормированных сигналов тока 0...20 мА и 4...20 мА, не требуют дополнительного источника питания.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Предельная частота (3 дБ) | 75 Гц |
| Входные данные | |
| макс. входное напряжение | 18 В |
| макс. входной ток | 40 мА |
| Напряжение потери | 1,9 В (I = 20 мА) |
| Ограничение входного напряжения | < 2 В (20 мА) |
| Ток срабатывания | около 190 мкA |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | нет |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА |
| Выходные данные | |
| Нагрузка / выходная нагрузка, выход тока | < 600 Ω (при выходном сигнале I = 20 мА) |
| Передаточная характеристика | 1:1 для входного сигнала |
| Пульсации | < 10 мВeff(при 600 Ом) |
| Данные по ЭМС | |
| Критерий оценки | A |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| GL | GL EMC 2 D |
| UL, США / Канада | UL 508 одобр. Class I, Div. 2, Groups A, B, C, D |
| Гальваническая развязка | Основная изоляция согласно EN 61010 |
| Дополнительные ошибки, в зависимости от нагрузки | < 0,03 % (от измеренного значения / 100 Ω нагрузка) |
| Испытательное напряжение, вход / выход | 1,5 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, канал/канал | 1,5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка охлаждения | ≤ |
| Ошибка охлаждения, типовая | ≤ |
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
| Потребляемая мощность | 34 мВт |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Ступенчатая характеристика (10-90%) | 5 мс (при нагрузке 600 Ом) |
| Температурный коэффициент, максимальный | ≤ 0,002 %/K (от измеренного значения / 100 Ω нагрузка) |
| Температурный коэффициент, стандартн. | < 0,002 %/K (от измеренного значения / 100 Ω нагрузка) |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | отдельный источник питания не требуется |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA II T4 X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 26 |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА 4 мА ... 20 мА |
| Количество входов | 1 |
| Описание входа | вход тока |
| Цифровые выходы | |
| Количество выходов | 1 |
| Наименование, выход | выход тока |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
