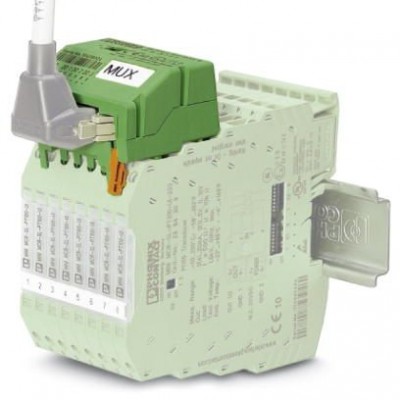

Мультиплексор - MINI MCR-SL-MUX-V8-FLK 16 - 2811815
Описание
Мультиплексор MINI Analog формирует из 8 аналоговых входных сигналов один аналоговый выход, для подключения к модулям MINI Analog с помощью винтовых зажимов.. Мультиплексор обеспечивает возможность формирования их 8 аналоговых входных сигналов одного аналогового выхода. При подаче импульса с частотой 1 или 2 секунды возможна последовательная, т.е. поочередная передача 8, 6, 4 или 2 параллельных аналоговых сигналов с помощью мультиплексора. Подходит для подсоединения к модулям MINI Analog с помощью винтовых зажимов.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210107 |
| eCl@ss 4.1 | 27210107 |
| eCl@ss 5.0 | 27210107 |
| eCl@ss 5.1 | 27210107 |
| eCl@ss 6.0 | 27210107 |
| eCl@ss 7.0 | 27210107 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001485 |
| ETIM 3.0 | EC001485 |
| ETIM 4.0 | EC001485 |
| ETIM 5.0 | EC000768 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| макс. входной ток | < 30 мА |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | настраивается DIP-переключателем |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| Выходные данные | |
| макс. выходной ток | < 30 мА |
| Нагрузка / выходная нагрузка, выход тока | (UПитание - 7 В) / Iмакс. |
| Контактная часть | |
| Максимальное напряжение переключения | 30 В DC |
| Общие сведения | |
| UL, США / Канада | Одобр. UL 508 на рассмотрении Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении |
| Индикатор состояния | 1, 2, 3-битный цифровой выход (переключаемый) |
| Ошибка передачи, макс. | 0,3 % (тип. 0,1%) |
| Потребляемая мощность | < 24 мВт (без сигнального тока) |
| Соответствие нормам | Соответствие CE |
| Температурный коэффициент, максимальный | < 0,01 %/K |
| Окружающие условия | |
| Вибростойкость | ≤ 0,7г |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Питание | |
| Диапазон напряжения питания | 7 В DC ... 30 В DC (Питание от контура) |
| Потребляемый ток, макс. | < 3,5 мА (без сигнального тока) |
| Размеры | |
| Высота | 45,5 мм |
| Глубина | 46,2 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 50,4 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | с питанием от сигнальной цепи |
| Цифровые входы | |
| Входной сигнал тока | 4 мА ... 20 мА |
| Описание входа | 2-, 4-, 6- или 8-канальный (переключаемый) |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | зеленый |
