Пассивное устройство для развязки - MINI MCR-2-UI-I-OLP-PT - 2902063
Описание

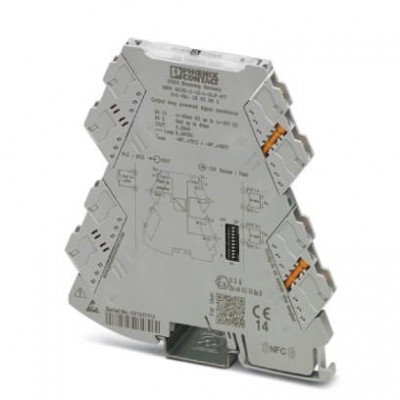

Разделительный усилитель на 2 цепи с питанием от выходных петель и штекерными разъемами для гальванической развязки одно- и двухполярных аналоговых сигналов. Вход, настраиваемый при помощи DIP-переключателей. Зажимы push-in, стандартная конфигурация.. Разделительный усилитель на 2 цепи с питанием от выходных петель и штекерными разъемами для гальванической развязки, преобразования и фильтрации аналоговых сигналов. Разделительный усилитель с питанием от выходных петель обеспечивает возможность работы на активном аналоговом модуле ввода. Подача питания осуществляется через токовую петлю устройства управления. Ко входу могут подключаться аналоговые нормированные и ненормированные сигналы, от 2 мА или 50 мВ до 40 мА или 30 В. Они преобразуются в сигнал 4 мА... 20 мА. Входные сигналы можно конфигурировать с помощью DIP-переключателей. Измерительный преобразователь поддерживает связь NFC.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Входное сопротивление, вход напряжения | около 100 кΩ (при ≤ 1 В, в остальных случаях около 1 МОм) |
| Входное сопротивление, вход тока | 25 Ω (+ 0,7 В для проверочного диода) |
| Предельная частота (3 дБ) | около 30 Гц |
| Входные данные | |
| Входной сигнал напряжения | 0 мВ ... 1000 мВ 0 мВ ... 750 мВ 0 мВ ... 500 мВ 0 мВ ... 300 мВ 0 мВ ... 250 мВ 0 мВ ... 200 мВ 0 мВ ... 125 мВ 0 мВ ... 120 мВ 0 мВ ... 150 мВ 0 мВ ... 100 мВ 0 мВ ... 75 мВ 0 мВ ... 60 мВ 0 мВ ... 50 мВ 0 В ... 10 В 0 В ... 7,5 В 0 В ... 5 В 0 В ... 3 В 0 В ... 2,5 В 0 В ... 2 В 0 В ... 1,5 В 0 В ... 1,25 В 0 В ... 1,2 В 0 В ... 30 В 0 В ... 25 В 0 В ... 20 В 0 В ... 12,5 В 0 В ... 12 В 0 В ... 15 В -1000 мВ ... 1000 мВ -750 мВ ... 750 мВ -500 мВ ... 500 мВ -300 мВ ... 300 мВ -250 мВ ... 250 мВ -200 мВ ... 200 мВ -125 мВ ... 125 мВ -120 мВ ... 120 мВ -150 мВ ... 150 мВ -100 мВ ... 100 мВ -75 мВ ... 75 мВ -60 мВ ... 60 мВ -50 мВ ... 50 мВ -10 В ... 10 В -7,5 В ... 7,5 В -5 В ... 5 В -3 В ... 3 В -2,5 В ... 2,5 В -2 В ... 2 В -1,25 В ... 1,25 В -1,2 В ... 1,2 В -1,5 В ... 1,5 В -30 В ... 30 В -25 В ... 25 В -20 В ... 20 В -12,5 В ... 12,5 В -12 В ... 12 В -15 В ... 15 В 2 В ... 10 В (остальные диапазоны настраиваются, см. таблицу) 1 В ... 5 В |
| макс. входное напряжение | < 30 В |
| макс. входной ток | 50 мА (Электрическая прочность до 30 В) |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | есть |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| Выходные данные | |
| макс. выходной ток | 32 мА |
| Нагрузка / выходная нагрузка, выход тока | < 1000 Ω ((UB - 8 В) / 22 мА) |
| Пульсации | < 10 мВeff(при 600 Ом) |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| GL | На рассмотрении GL |
| UL, США / Канада | UL 508 Listed Class I, Div. 2, Groups A, B, C, D T5 Class I, Zone 2, Group IIC T5 |
| Гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
| Потребляемая мощность | ≤ 600 мВт |
| Соответствие нормам | Соответствие CE |
| Ступенчатая характеристика (10-90%) | 20 мс |
| Температурный коэффициент, максимальный | 0,01 %/K |
| Температурный коэффициент, стандартн. | 0,005 %/K |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 8 В DC ... 30 В DC (отдельный источник питания не требуется) |
| Размеры | |
| Высота | 110,5 мм |
| Глубина | 120,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс. | 2,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин. | 0,14 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс. | 2,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин. | 0,14 мм² |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 40 мА 0 мА ... 30 мА 0 мА ... 20 мА 0 мА ... 12 мА 0 мА ... 10 мА 0 мА ... 8 мА 0 мА ... 7,5 мА 0 мА ... 5 мА 0 мА ... 6 мА 0 мА ... 4 мА 0 мА ... 3 мА 0 мА ... 2,5 мА 0 мА ... 2 мА 4 мА ... 20 мА 2 мА ... 10 мА 1 мА ... 5 мА |
| Количество входов | 1 |
| Цифровые выходы | |
| Количество выходов | 1 |
| Электропитание | |
| Потребляемый ток, типовой | ≤ 20 мА |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
