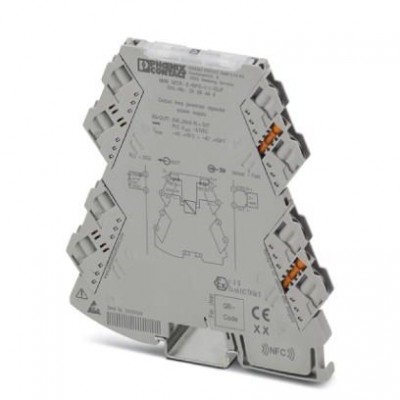

Пассивное устройство для развязки - MINI MCR-2-RPS-I-I-OLP - 2906446
Описание
Одноканальный разделитель питания от выходного контура для развязки 2 цепей со штекерными разъемами для гальванической развязки аналоговых сигналов. Входной сигнал = выходной сигнал: 0(4) мА ... 20 мА. Винтовые зажимы.. Одноканальный разделитель питания от выходного контура для развязки 2 цепей со штекерными разъемами для гальванической развязки и фильтрации аналоговых сигналов. Разделительный усилитель с питанием от выходных петель обеспечивает возможность работы на активной аналоговой входной карте при питании 6 В ... 30 В пост. тока. Подача питания на разделительный усилитель и датчики осуществляется через токовую петлю устройства управления. Входной сигнал = выходной сигнал: 0(4) мА ... 20 мА. Измерительный преобразователь обеспечивает возможность обмена данными NFC.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| Аналоговые входы | |
| Предельная частота (3 дБ) | 100 Гц |
| Входные данные | |
| Напряжение питания передатчика | 19 В |
| Напряжение потери | 5 В |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | нет |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА |
| Выходные данные | |
| макс. выходное напряжение | 30 В |
| Нагрузка / выходная нагрузка, выход тока | 600 Ω |
| Передаточная характеристика | 1:1 для входного сигнала |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| GL | На рассмотрении GL |
| UL, США / Канада | UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6 |
| Гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
| Потребляемая мощность | 1,4 Вт |
| Соответствие нормам | Соответствие CE |
| Температурный коэффициент, максимальный | ≤ 0,001 %/K (от измеренного значения / 1 B входное напряжение) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | отдельный источник питания не требуется |
| Размеры | |
| Высота | 110,5 мм |
| Глубина | 120,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс. | 2,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин. | 0,2 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс. | 1,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин. | 0,2 мм² |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА 4 мА ... 20 мА |
| Количество входов | 1 |
| Описание входа | вход тока |
| Цифровые выходы | |
| Количество выходов | 1 |
| Наименование, выход | выход тока |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
