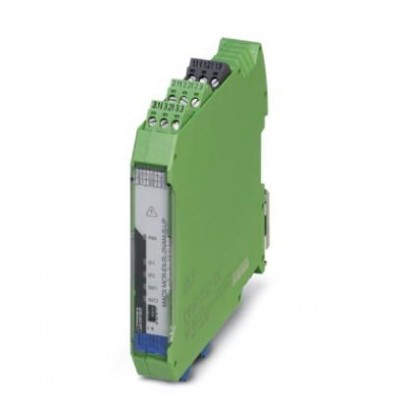

Разделительный усилитель - MACX MCR-EX-SL-2NAM-R-UP - 2865984

Описание

2-канальный коммутирующий разделительный усилитель Ex-i NAMUR с широким диапазоном напряжений питания для бесконтактных датчиков и переключателей. Каждый канал оснащен реле с преобразующим контактом, используемым в качестве сигнального выхода. Обнаружение неисправностей (LFD), развязка 3 цепей, SIL 2.

Характеристики

eCl@ss
eCl@ss 4.0 27210121
eCl@ss 4.1 27210121
eCl@ss 5.0 27210121
eCl@ss 5.1 27210121
eCl@ss 6.0 27210121
eCl@ss 7.0 27210121
eCl@ss 8.0 27210121
eCl@ss 9.0 27210121
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC001485
ETIM 3.0 EC001485
ETIM 4.0 EC001485
ETIM 5.0 EC001485
ETIM 6.0 EC001485
UNSPSC
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 39121008
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
Входные данные
Обнаружение нарушений в линии Разрыв 0,05 мА < IIN < 0,35 мА
Короткое замыкание 100 Ω < Rдатчика< 360 Ω
Порог переключения (без ослабления) > 2,1 мА (проводящий)
Порог переключения (с ослаблением) < 1,2 мА (запертый)
Применяемые входные источники Бесконтактные датчики NAMUR (EN 60947-5-6)
Сигнальный вход искробезопасный
Выходные данные
Выходной переключающий контакт Релейный выход
Коммутационная способность, макс. 500 ВА
Ток короткого замыкания ~ 8 мА
Данные по безопасности
Группа IIC
макс. внешняя емкость Co 3,6 мкФ
макс. внешняя индуктивность Lo 300 мГн
Макс. внутренняя емкость Ci 11 нФ
Макс. выходная мощность Po 25 мВт
Макс. выходной ток Io 10,3 мА
Максимальное безопасное напряжение Um 253 В AC/DC (Клеммы питания)
Данные по взрывозащищенности
Макс. внутренняя индуктивность Li возможность игнорирования
Данные по ЭМС
Критерий оценки A
Интерфейсы
Количество каналов 2
Контактная часть
Исполнение контакта 1 переключающий контакт на канал
Максимальное напряжение переключения 250 В AC (2 A, 60 Гц)
120 В DC (0,2 А)
30 В DC (2 A)
Материал контакта AgSnO2, твердое золочение
Общие сведения
SIL 2
UL, США / Канада Класс I, разд. 2; IS для классов I, II, III, разд. 1
Гальваническая развязка 375 В (Амплитудное значение согласно EN 60079-11)
Долговечность механическая 107коммутационных циклов
Индикатор состояния Светодиод. индикатор, зеленый (напряжение питания, PWR)
желтый светодиод (коммутационное состояние)
красный светодиод (сбои в линии)
Класс воспламеняемости согласно UL 94 V0
Потребляемая мощность ≤ 1,3 Вт
Соответствие нормам Соответствие требованиям ЕС, в дополнение к EN 61326
Стандарты / нормативные документы EN 61000-4-3
Ступенчатая характеристика (10-90%) тип. 6 мс (Замыкающий контакт: Выход-Вход)
тип. 6 мс (Замыкающий контакт: Вход-Выход)
тип. 4 мс (Размыкающий контакт: Вход-Выход)
тип. 10 мс (Размыкающий контакт: Выход-Вход)
Частота переключения ≤ 20 Гц (зависимый от нагрузки)
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (без выпадения конденсата)
Макс. рабочая высота ≤ 2000 м
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Параметры техники безопасности
Уровни совокупной безопасности (SIL) 1
1
Питание
Диапазон напряжения питания 24 В ... 230 В AC/DC (-20 % ... +10 %, 50 ... 60 Гц)
Потребляемый ток, макс. < 80 мА
Рассеиваемая мощность ≤ 1,3 Вт
Размеры
Высота 99 мм
Глубина 114,5 мм
Стандарты и предписания
ATEX  II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3(1) G Ex nA nC [ia Ga] IIC T4 Gc X
IECEx [Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA nC [ia Ga] IIC T4 Gc
Излучение помех EN 61000-6-4
Излучение электромагнитных помех EN 61000-6-4
Электромагнитная совместимость Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Ширина 17,5 мм
Указание
Ограничение износа ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции 7 мм
Мин. момент затяжки 0,5 Нм
Момент затяжки, макс. 0,6 Нм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Сечение провода AWG макс. 14
Сечение провода AWG мин. 24
Цепь управления
Гистерезис переключения < 0,2 мА
Напряжение без нагрузки ~ 8 В DC
Габариты и материалы
Материал корпуса PA 6.6-FR
Дополнительные особенности
Цвет зеленый
Эксплуатационные характеристики
Степень загрязнения 2
Электротехнические характеристики
Категория перенапряжения III

Рекомендуемые товары

12 038 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2865984
  • Наличие: Предзаказ
  • GTIN: 4046356462532
